Мультимедийные системы для переговорной комнаты НОВАТЭК
Оснащения переговорной комнаты современными решениями для проведения сеансов ВКС и селекторных совещаний.
Компания НОВАТЭК обратилась к системному интегратору «Хай-Тек Медиа Системс» для оснащения переговорной комнаты современными решениями для проведения сеансов ВКС и селекторных совещаний.
Экспертный подбор мультимедийных решений и квалифицированная интеграция позволили подготовить помещениe к проведению встреч с иностранными партнерами, удаленными участниками по видеоконференцсвязи и проведению очных деловых встреч на высшем уровне.
Экспертный подбор мультимедийных решений и квалифицированная интеграция позволили подготовить помещениe к проведению встреч с иностранными партнерами, удаленными участниками по видеоконференцсвязи и проведению очных деловых встреч на высшем уровне.
01
Заказчик
Публичное акционерное общество НОВАТЭК ― крупнейший независимый производитель природного газа в России. Больше 20 лет компания занимается разведкой, добычей, переработкой и реализацией природного газа и жидких углеводородов для отечественной нефтегазовой отрасли.
02
Задача
Заказчик поставил задачу реализовать многофункциональное техническое оснащение переговорной комнаты для проведения:
- сеансов видеоконференцсвязи и селекторных совещаний;
- деловых встреч и коротких брифингов;
- встреч с иностранными партнерами;
с возможностью масштабирования под дополнительные задачи.
03
Системы отображения информации

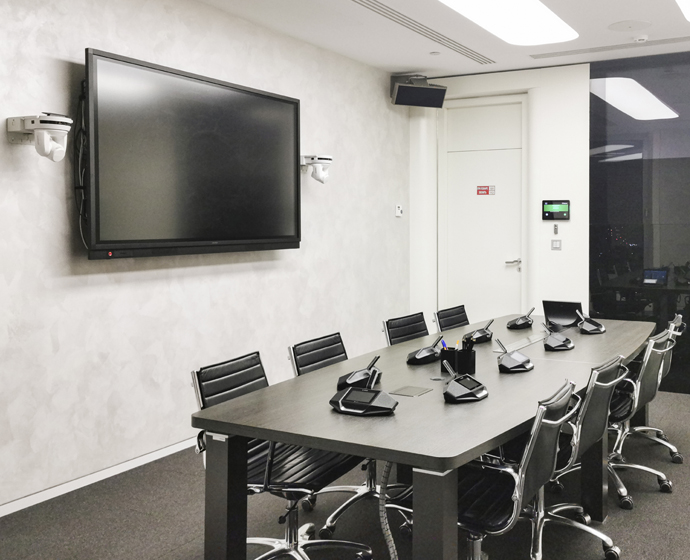

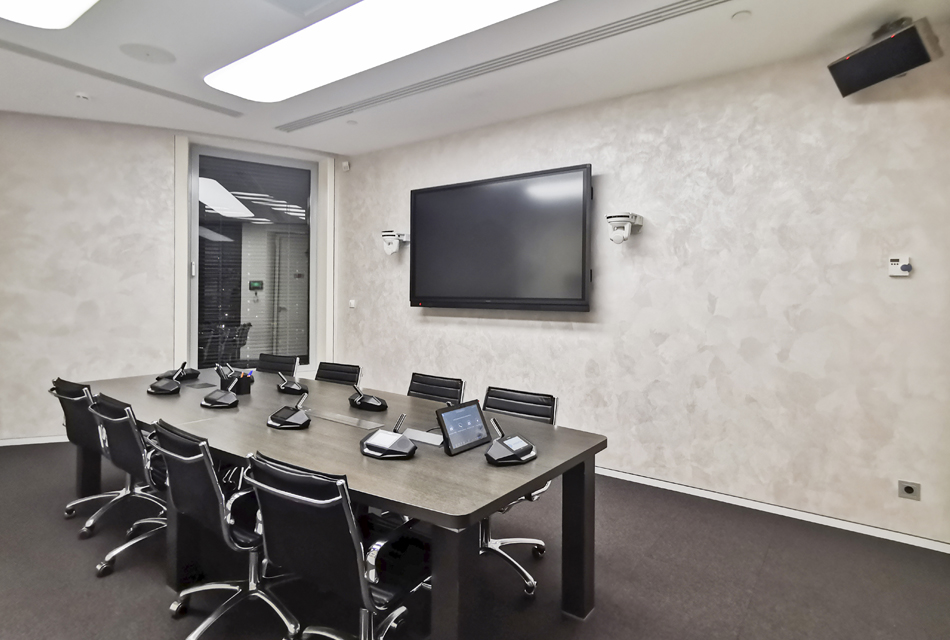

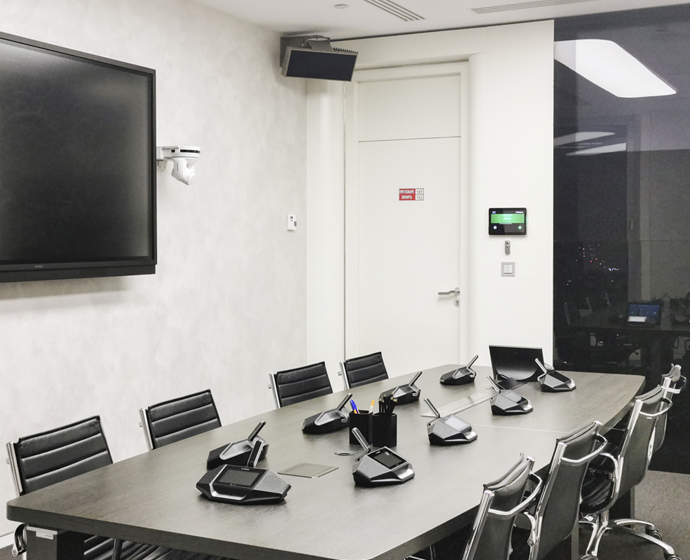

Переговорная комната рассчитана на 8 участников. Ввиду малого размера помещения в качестве системы отображения информации была выбрана профессиональная интерактивная панель Newline TrueTouch 75”. Дисплей поддерживает разрешение 4K UltraHD с углом обзора в 178°: изображение прекрасно видно даже под острым углом.
Экран предлагает проводное и беспроводное подключение источников контента, обладая BYOD-функционалом с возможностью трансляции данных на персональные устройства. Встроенное ПО на базе Android с настроенной конфигурацией “белой доски” и поддержка Multi-Touch предоставляет неограниченные возможности для совместной работы.
04
Системы видеоконференцсвязи
Интегрированная система видеоконференцсвязи построена на базе программно-аппаратного кодека от Cisco ― Webex Codec Pro, обеспечивающего защищенную корпоративную сеть и поддерживающего беспроводное подключение к WIFI. По согласованию с заказчиком выбрана конфигурация на 14 подключенных собеседников.

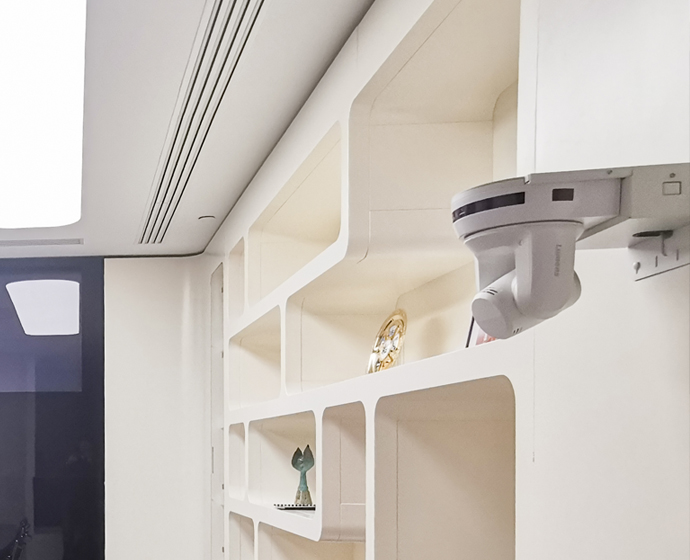

Видеозахват всех участников осуществляют 3 Full HD камеры Lumens VC-A50P с функцией PTZ и настроенными пресетами для фокусировки как на говорящего, так и для передачи общего плана. Автотрекинг сконфигурирован по установленной конференц-системе Bosch Dicentis.
Видеозахват всех участников осуществляют 3 Full HD камеры Lumens VC-A50P с функцией PTZ и настроенными пресетами для фокусировки как на говорящего, так и для передачи общего плана. Автотрекинг сконфигурирован по установленной конференц-системе Bosch Dicentis.
05
Микрофонная система

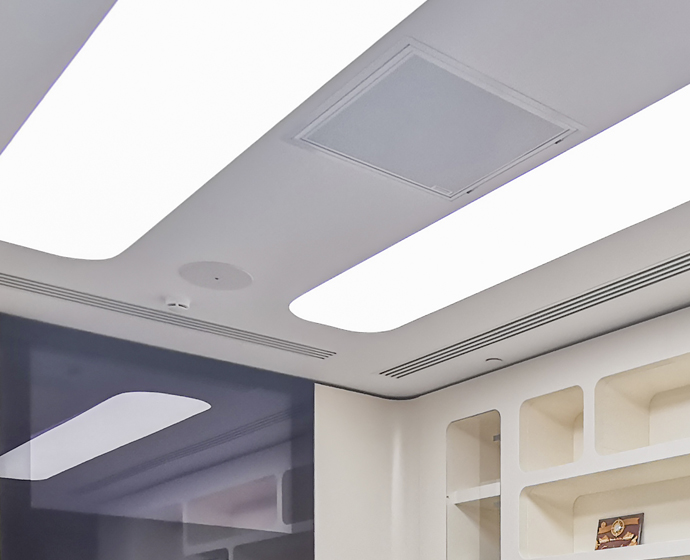

По запросу заказчика в переговорной комнате предусмотрено две системы захвата звука. Для проведения общих обсуждений по видеоконференцсвязи и конфколлов в потолок встроен микрофонный массив Shure Microflex Advance MXA910. Устройство работает по лучам и захватывает голос каждого участвующего.

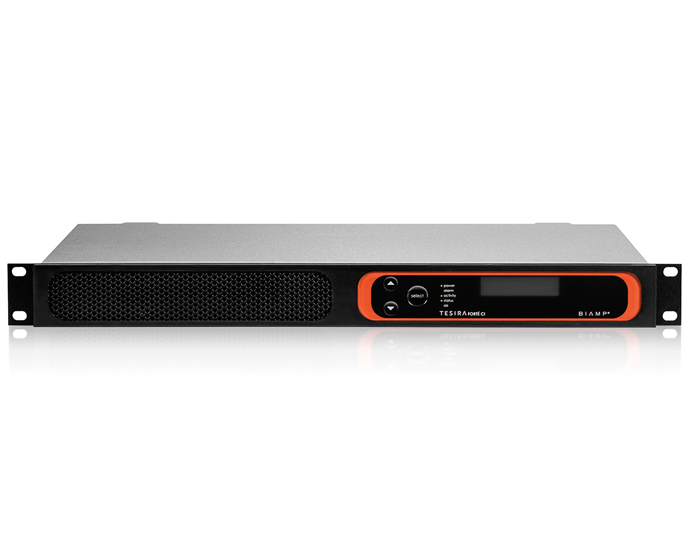

Процессор обработки звука BIAMP Tesira Forté управляет маршрутизацией сигналов, микшированием, эквалайзером, фильтрами, задержкой с помощью интуитивно-понятного ПО. Встроенная технология AEC Biamp устраняет акустические эхо-сигналы и обратную связь.

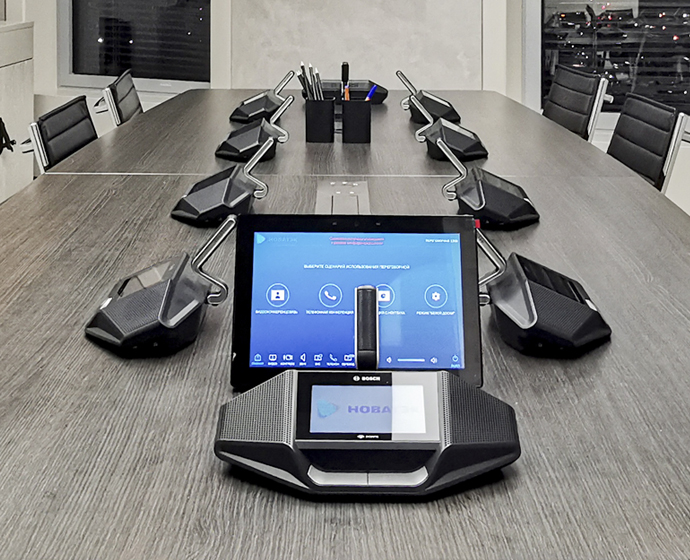

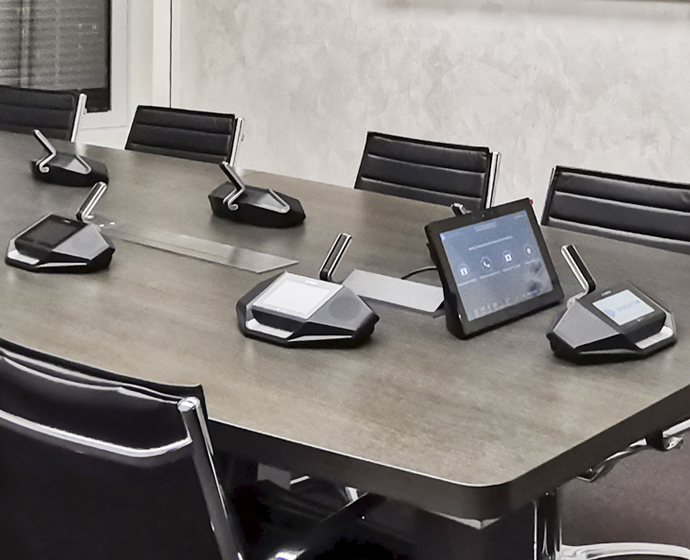

В качестве конференц-системы при проведении селекторных совещаний и презентаций выступают устройства Bosch Dicentis, поддерживающие общую концепцию беспроводности. Все сигналы шифруются по технологии WPA2, а интеллектуальное управление и технология цифрового подавления акустической обратной связи обеспечивает разборчивость речи и отсутствие помех. Управление осуществляется через оборудование Extron.
06
Система синхронного перевода

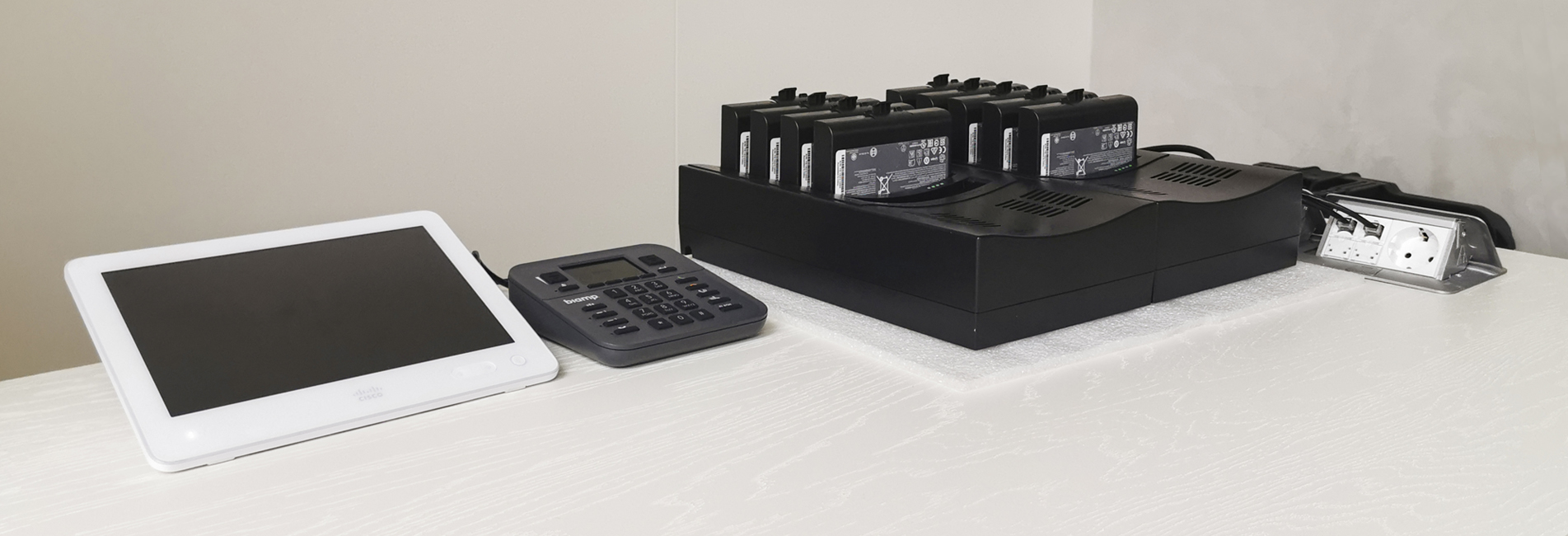

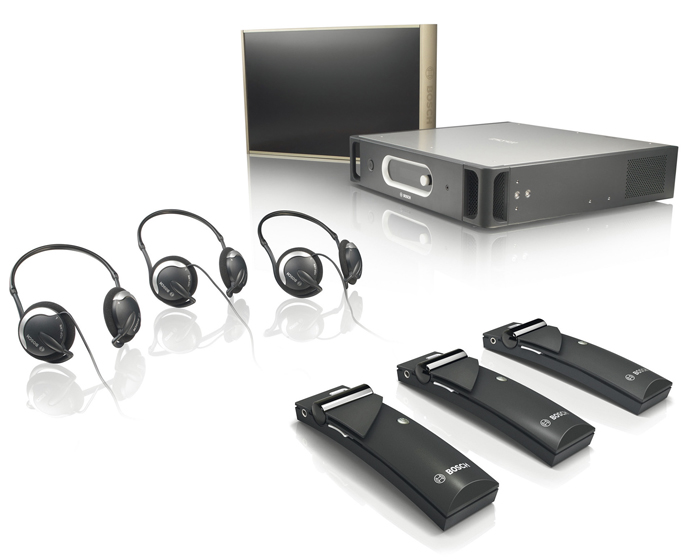

Встречи с иностранными партнерами проходят с использованием интегрированной цифровой системы синхронного перевода BOSCH Integrus (переводчики размещены в отдельном помещении). При установке предусмотрена возможности мультиязычных совещаний, поэтому выбранное решение поддерживает 4 канала перевода с великолепным качеством передаваемой речи. Гости получают беспроводной персональный передатчик с наушником.
Трансляция данных осуществляется через установленный в переговорной комнате инфракрасный датчик, гарантирующий безопасность информации ― звук не проходит через стены. Система подключена к существующей внутренней коммутационной инфраструктуре.
07
Системы звукоусиления

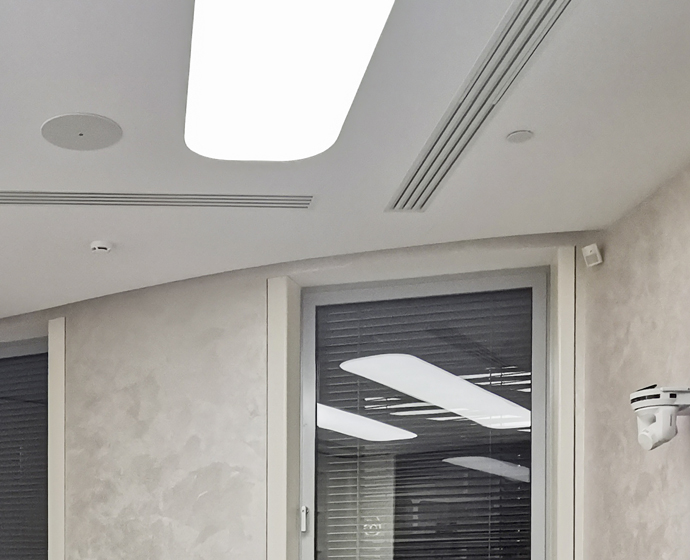

Озвучивание помещения построено на основе потолочных динамиков и усилительных систем Yamaha. Низкопрофильные громкоговорители серии VXC разработаны для оптимального воспроизведения фоновой музыки и речи и поддерживают низко- и высокоимпедансные подключения.

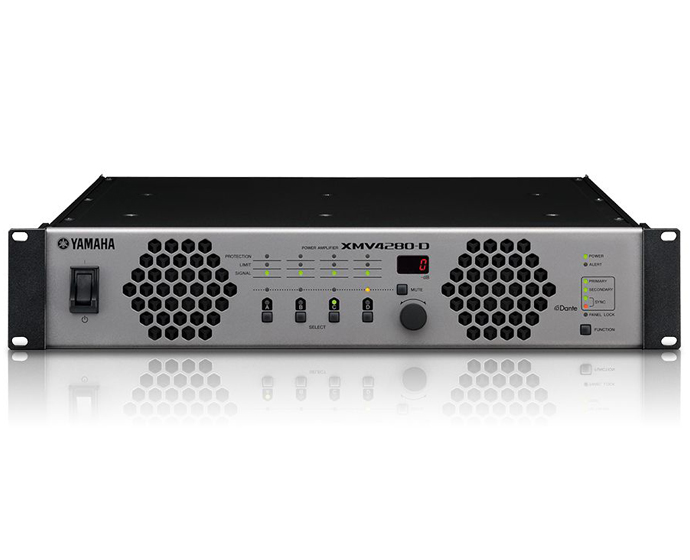

Трансляционный усилитель мощности с производительностью класса D обеспечивает одновременную работу как в режиме с 70/100В, так и в низкоимпедансном (4Ω/8Ω) режиме без необходимости использования дополнительного оборудования. Поддержка четырехканальной передачи аудио и протокола Dante сделали устройство идеальным выбором для данной инсталляции.
08
Система управления, коммутации и бронирования переговорных

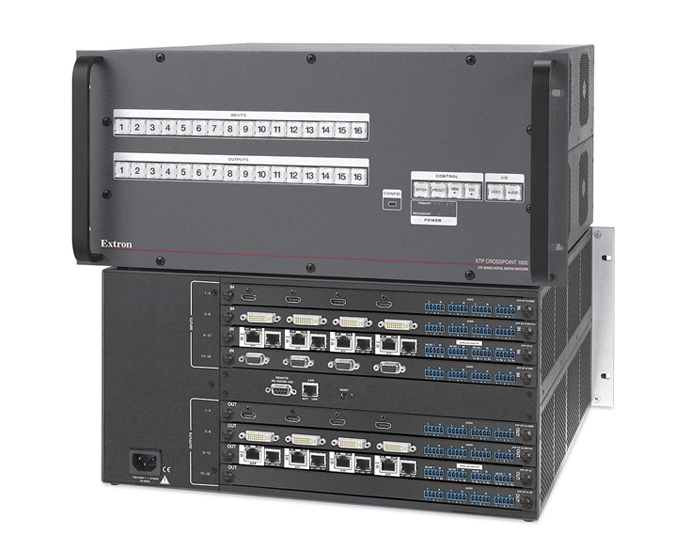

Видеокоммутацию и распределение цифровых и аналоговых сигналов между локальными и удалёнными точками осуществляет устройство EXTRON Cross Point XTP 1600 со скоростью передачи данных 15,2 Гбит/с. Широкий выбор матричных плат и «горячей» замены обеспечивает масштабирование системы под любые возможные задачи.
Общее управлений всей экосистемой переговорной комнаты построено на процессоре управления EXTRON IP Link Pro, поддерживающем стандартные защищённые протоколы передачи данных. Порт AV LAN позволяет изолировать AV-устройства от корпоративной сети. Размещенная в зале сенсорная панель TouchLink Pro 10” обеспечивает доступ к интерфейсу управления инженерными и АВ-системами.
Все вспомогательное оборудование заключено в заказанную дизайнерскую стойку, обеспечивающую шумопоглощение звука от работающих устройств в эстетическом оформлении.

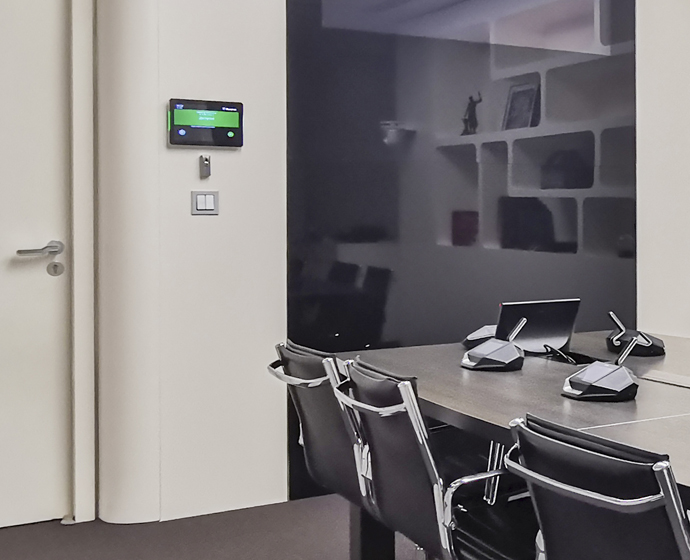

Решение для бронирования переговорных комнат реализовано на основе сенсорной панели ONELAN Reserva 10”, внедренной в общую IT-структуру компании. Простой и понятный интерфейс позволяет с легкостью управлять загруженностью помещения. Поддерживается технология питания PoE — таким образом для подключения потребуется всего один кабель. Внесение встреч в расписание защищено корпоративными настройками.
09
Результат проекта
Заказчик успешно использует решение комплексного оснащения переговорной комнаты от системного интегратора «Хай-Тек Медиа Системс». Интегратор справился с поставленной задачей - помещение для переговорной подходит для организации мероприятий разного формата, как внешних, так и внутренних, включая участие удаленных участников по видеосвязи и видеоконференцсвязи. При реализация проекта предусмотрены все возможные потребности в проведении встреч для крупной международной корпорации - компании НОВАТЭК.
