Оснащение мультимедийным оборудованием музейно-выставочного центра «Коллекция»
«Хай-Тек Медиа Системс» оснастила музейно-выставочный центр «Коллекция» мультимедийным оборудованием для входной зоны, вестибюля, ресепшена, общественных пространств, конференц-зала, игровой зоны и четырёх антресольных этажей.

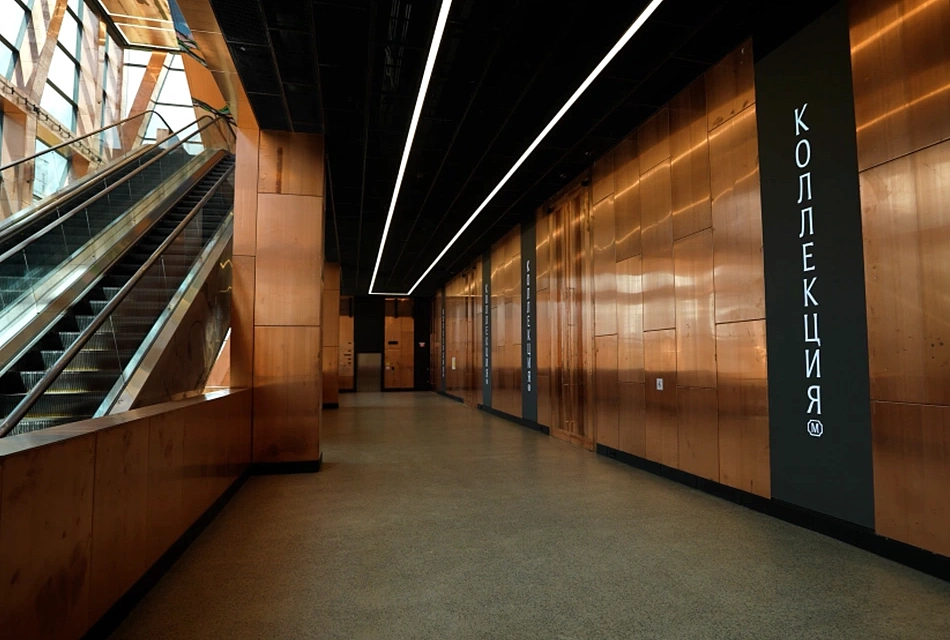

Шестиэтажный музейно-выставочный центр «Коллекция» площадью 12 тысяч квадратных метров разместился на территории арт-квартала «ЗИЛАРТ».

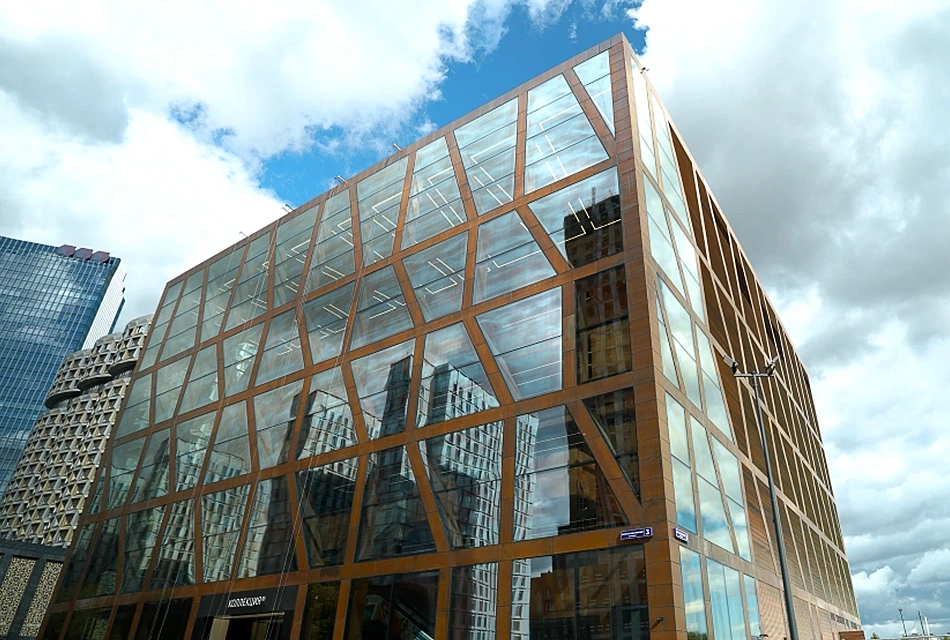

Музей в форме стеклянно-медного куба с высокими оконными проемами сможет принимать полторы тысячи посетителей одновременно. Здесь будут представлены постоянные и временные экспозиции живописи, скульптуры и графики. Уникальное здание отделано медными пластинами, которые будут покрываться патиной. Это делает музей одним большим произведением искусства, которое будет меняться с течением времени.
01
Кратко о проекте
Заказчик
«Группа ЛСР»
Адрес: Москва, бул. Братьев Весниных, 3
Задача
Перед интегратором ООО «Хай-Тек Медиа Системс» была поставлена задача по оснащению мультимедийным оборудованием помещений музейно-выставочного центра «Коллекция», а именно входной зоны, вестибюля, ресепшена, общественных пространств, конференц-зала, игровой зоны и четырех антресольных этажей.
Выполненные работы
В рамках проекта были выполнены следующие работы:
- Проектирование
- Электроакустический расчет
- Поставка оборудования
- Монтажные и пусконаладочные работы
- Разработка и программирование интерфейса системы управления
- Обучение персонала заказчика
02
Общественные пространства
В рамках этого проекта было выполнено оснащение музея системой отображения информации, зональной системой озвучивания, системой цифрового вещания (Digital Signage), системой коммутации и управления.

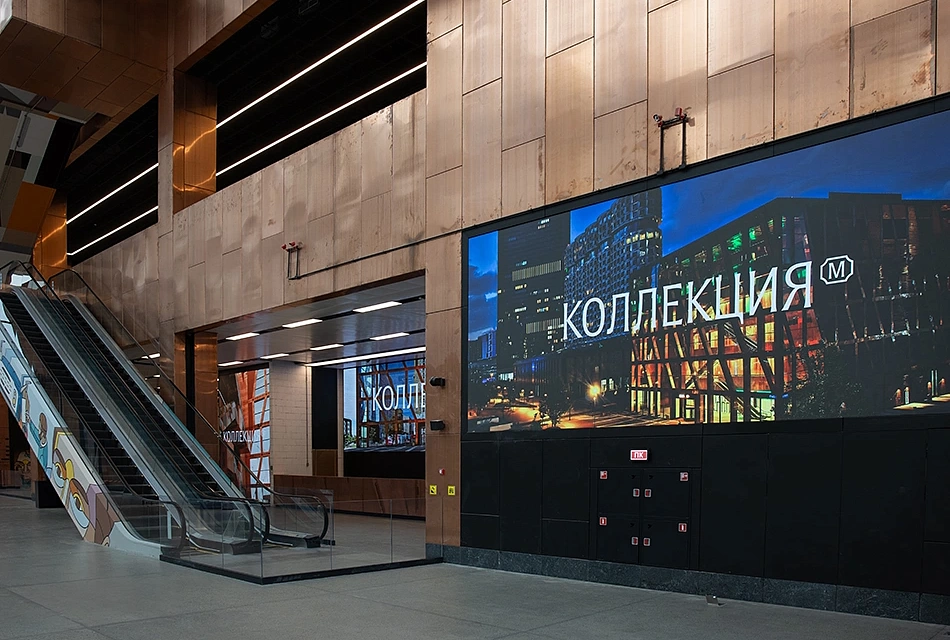

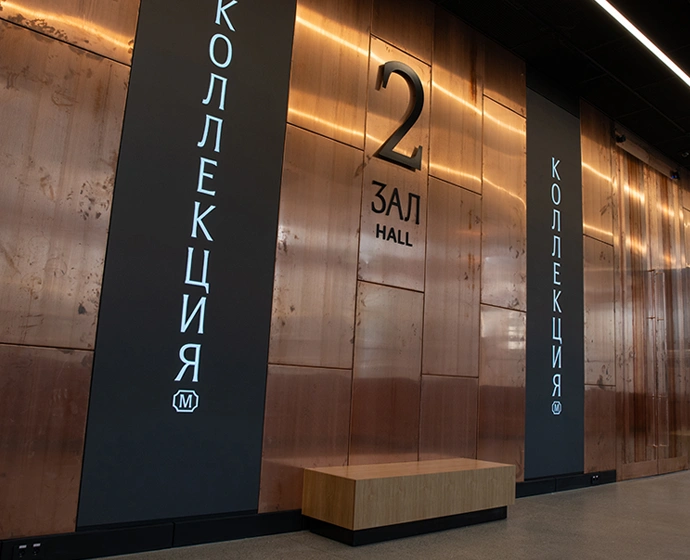

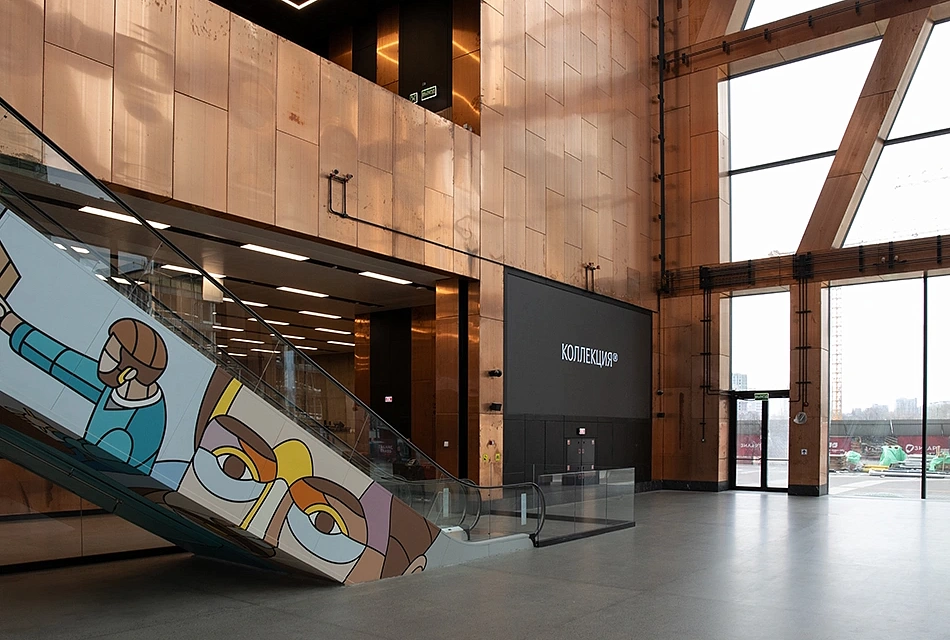

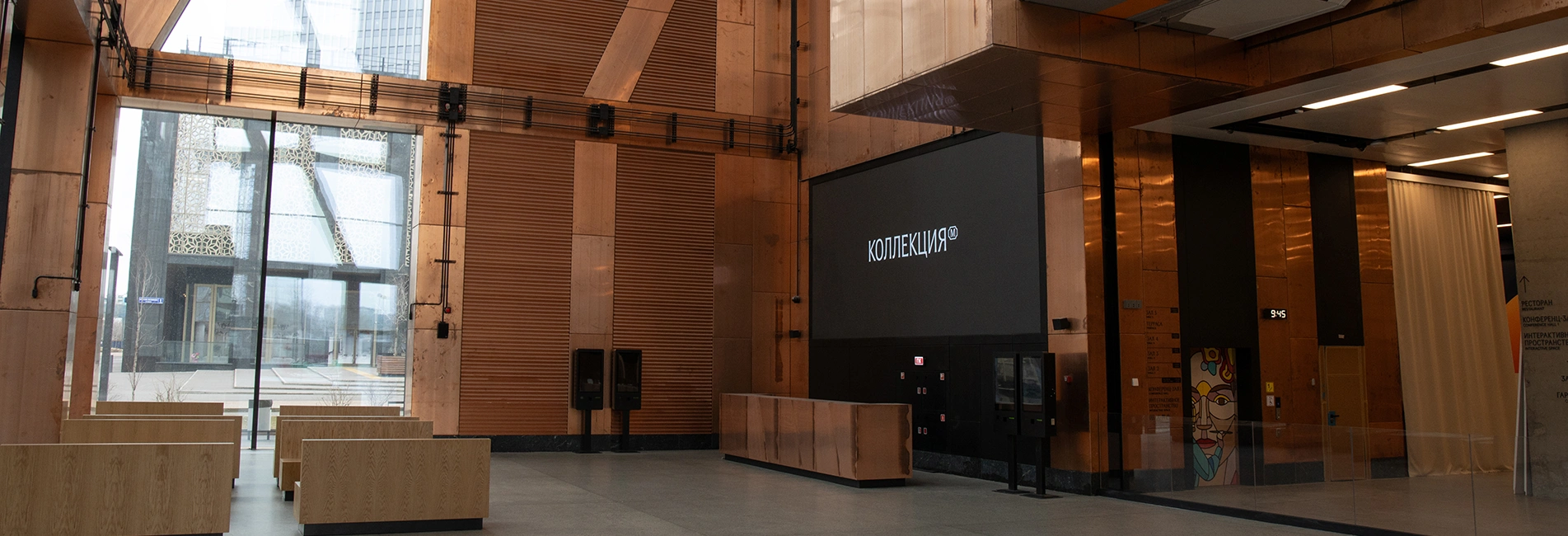

Более 20 светодиодных экранов установлено на пяти этажах здания. Самый большой из них размером 9,6 х 3,0 метра располагается в зоне ресепшена. Экраны предназначены для отображения приглашений на текущие мероприятиях и анонсов событий, видеороликов, рассказов об экспонатах, предложений ресторана, нюансов работы детской игровой зоны и других полезных данных.
В рамках проекта были выбраны светодиодные экраны производителя Unilumin, они гармонично вписались в интерьер. Малый шаг пикселя, контрастность 6000:1 и высокая яркость экранов позволяют демонстрировать качественные и детализированные изображения даже в солнечный день. Специальное покрытие экрана COS (Coating on Surface) защищает поверхность от любых внешних механических воздействий, матовый не бликующий материал сглаживает эффект точечного отображения, при этом увеличивая углы обзора.

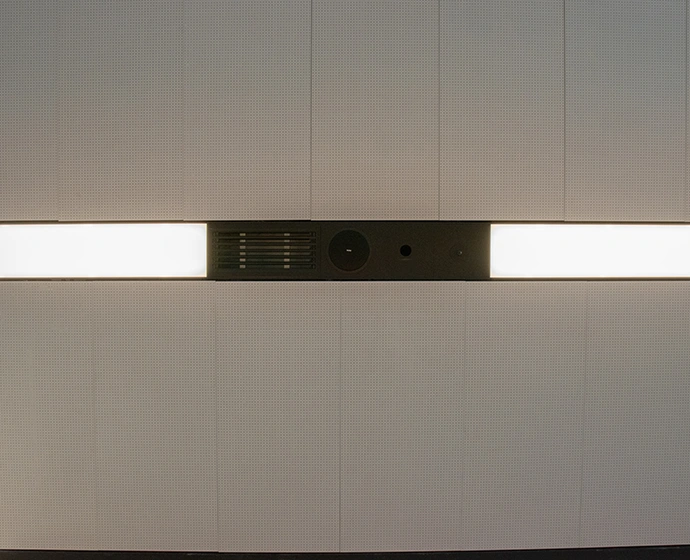

Для воспроизведения музыки и объявлений используется потолочная система звукоусиления, чёрные громкоговорители незаметно установили на металлические панели потолка, тем самым «скрывая» оборудование.
При помощи системы Digital Signage реализован автоматический вывод мультимедийного контента по расписанию на все экраны, расположенные в холлах и на этажах музейного комплекса.
Благодаря продуманному мультимедийному комплексу посещение может стать особенным для каждого гостя.
При помощи системы Digital Signage реализован автоматический вывод мультимедийного контента по расписанию на все экраны, расположенные в холлах и на этажах музейного комплекса.
Благодаря продуманному мультимедийному комплексу посещение может стать особенным для каждого гостя.
03
Конференц - зал

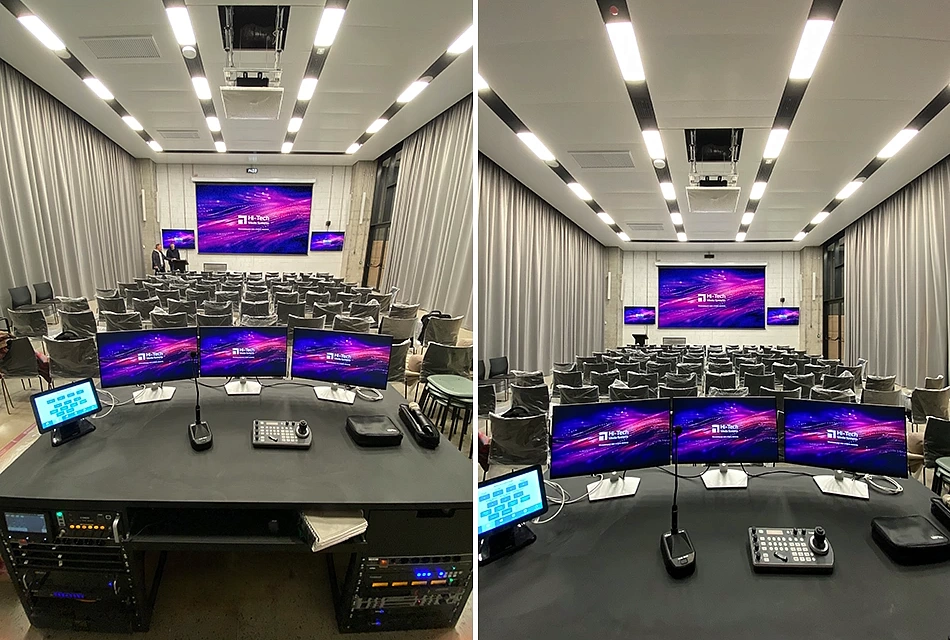

Перед системным интегратором стояла задача – создать современный, технологичный зал, готовый для проведения конференций, лекций и выступлений.

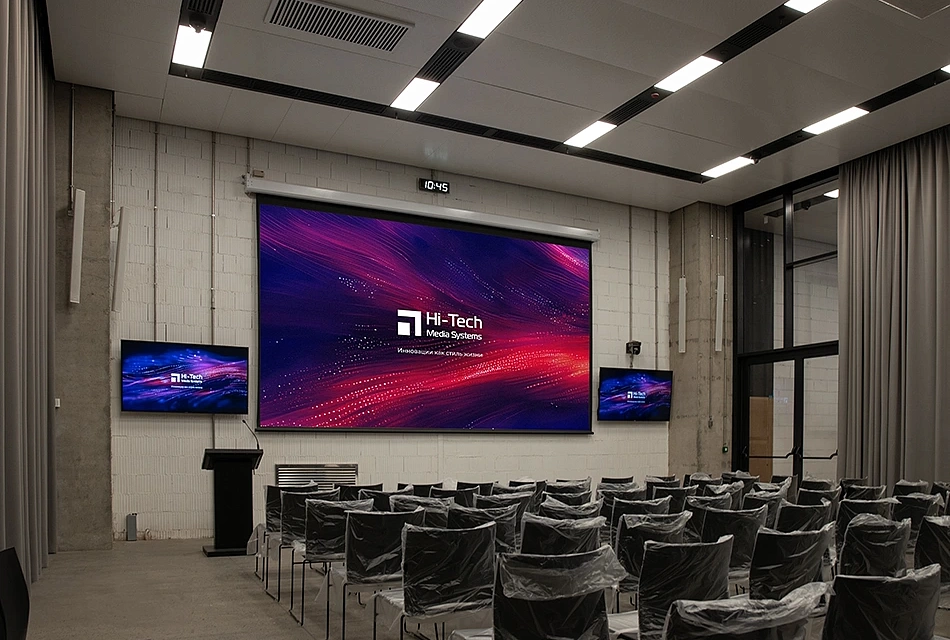

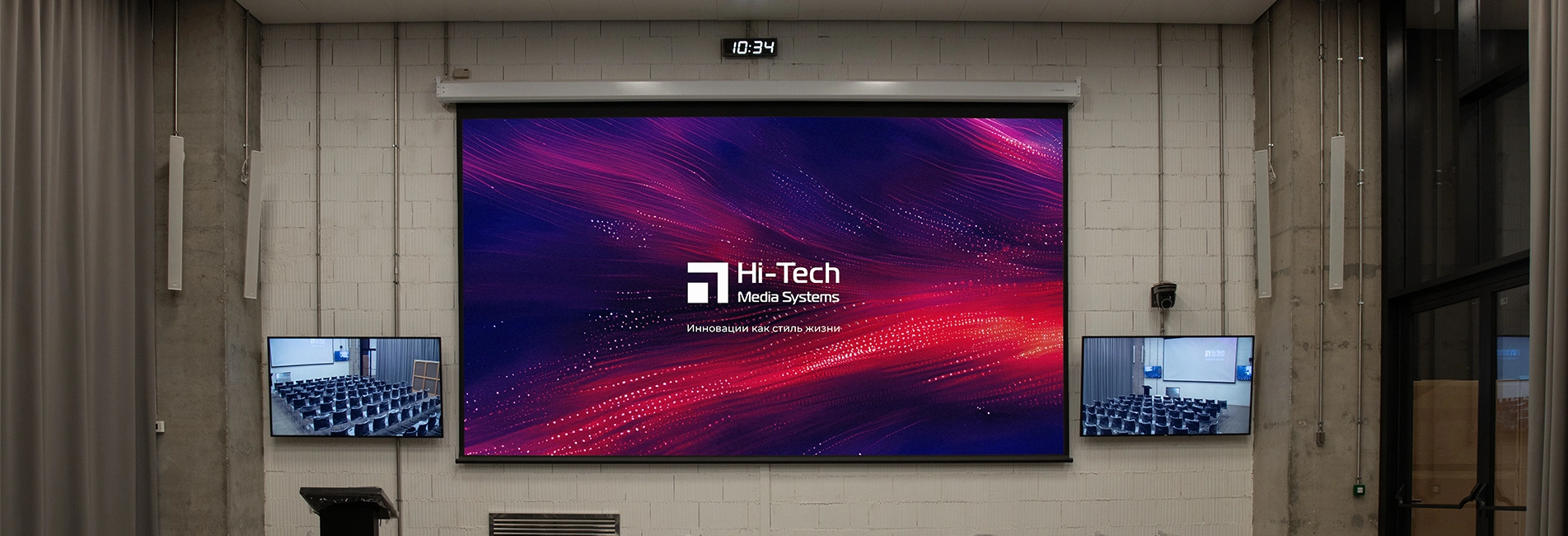

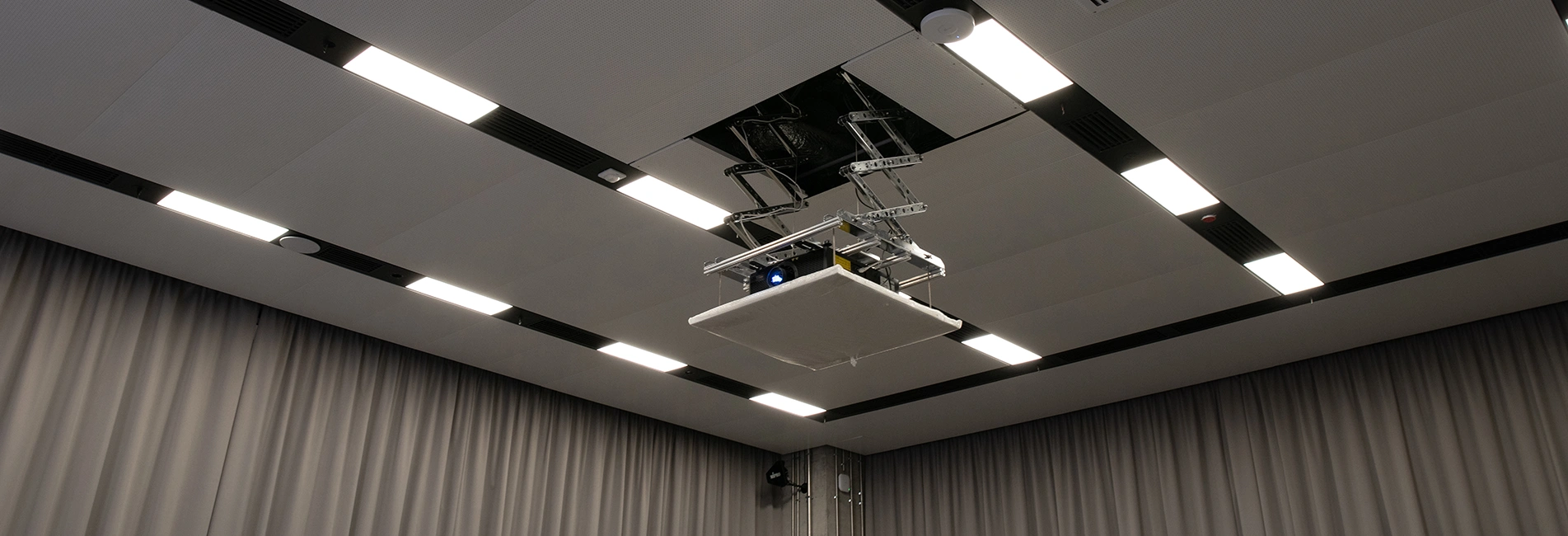

Для отображения информации используется большой моторизованный экран и проектор, закреплённый в управляемый лифт, способный скрывать оборудование за декоративным потолком помещения. Дисплеи 65", расположенные по бокам от экрана, предназначены для вывода дополнительной информации.

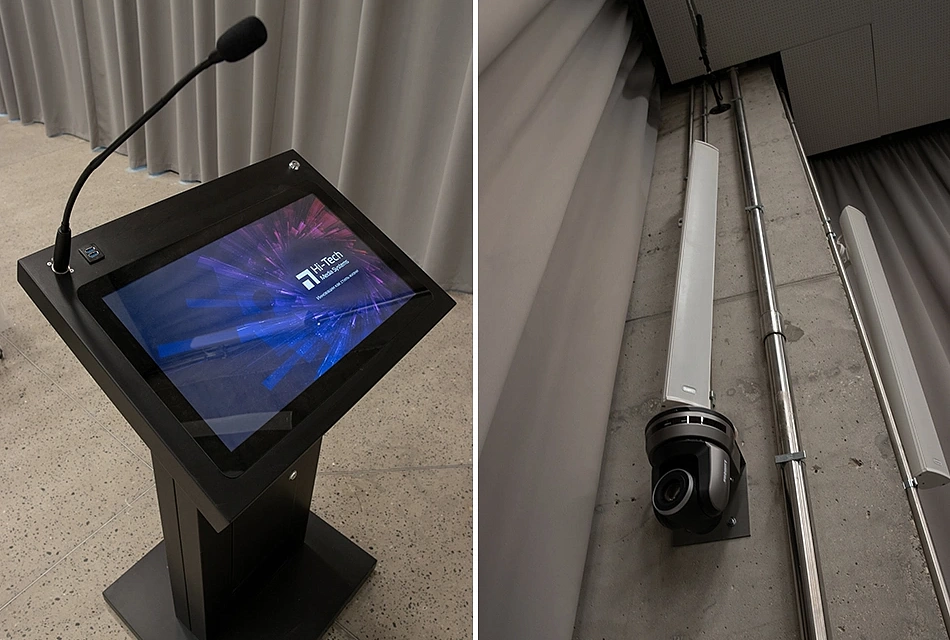

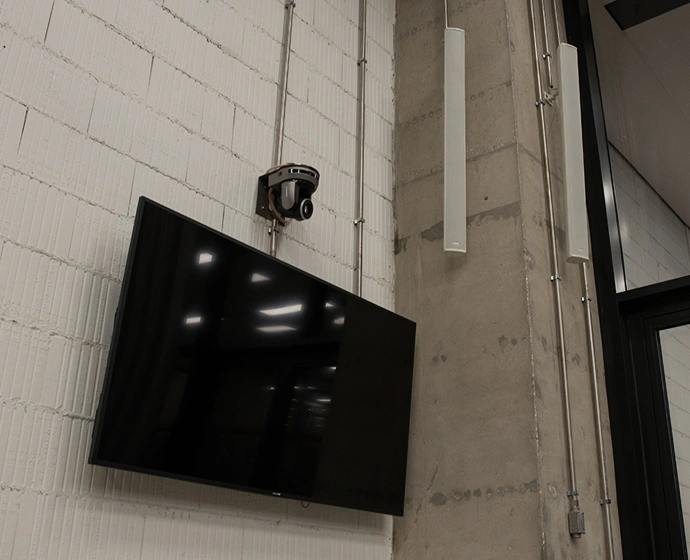

В состав системы ВКС входят три поворотные камеры Lumens и контроллер управления.
Сценарий работы камер обеспечивает съемку президиума с возможностью оптического увеличения и фокусировки на докладчике, направления в зал для показа общего плана и при проведении мероприятий, предусматривающих вопросы из зала. Запись до 4 входных источников и протоколирование хода встречи реализовано при помощи медиапроцессора Lumens.
Подсистема звукоусиления создает равномерное звуковое давление по всему объему помещения, обеспечивая хорошую разборчивость речи. Состоит из фронтальной и дополнительной акустических систем и активного сабвуфера, формирующих комфортное восприятие аудио информации слушателям всех рядов. Тип и места установки оборудования определены электроакустическим расчетом помещения на этапе проектирования.

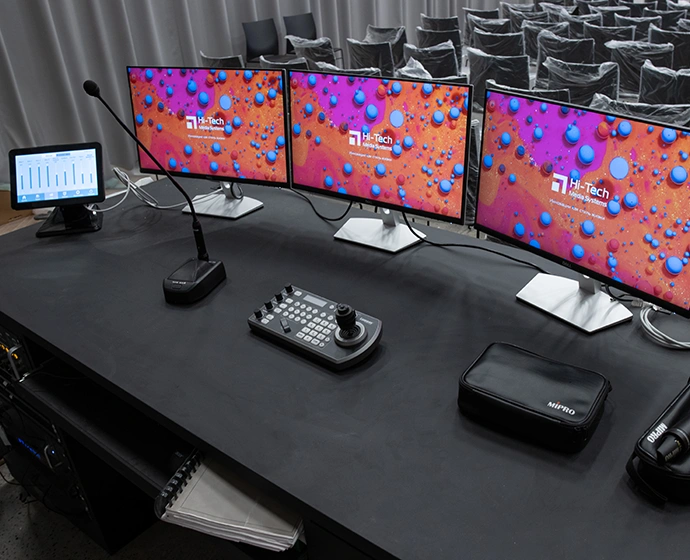

Для удобства управления вывода аудио и контроля уровня громкости как отдельных каналов, так и общего канала микширования, предусмотрен микшерный пульт Yamaha.
Для организации мероприятий, предполагающих общение со слушателями в режиме диалога, может быть задействован комплект MiPro из двух цифровых радиомикрофонов и беспроводных радиосистем с головными микрофонами.
Оборудование подсистемы коммутации WyreStorm обеспечивает автоматическое направление и распределение информации от источников аудио, и видео сигнала на средства отображения без потерь и искажений.
Для доступа ко всем источникам сигнала комплекса используется матричный коммутатор Aten. Выбор источника, а также управление записью и воспроизведением записанного контента на устройстве записи осуществляется с помощью графического интерфейса сенсорной панели управления, выполненного согласно бренд-буку музея.
04
Игровое пространство

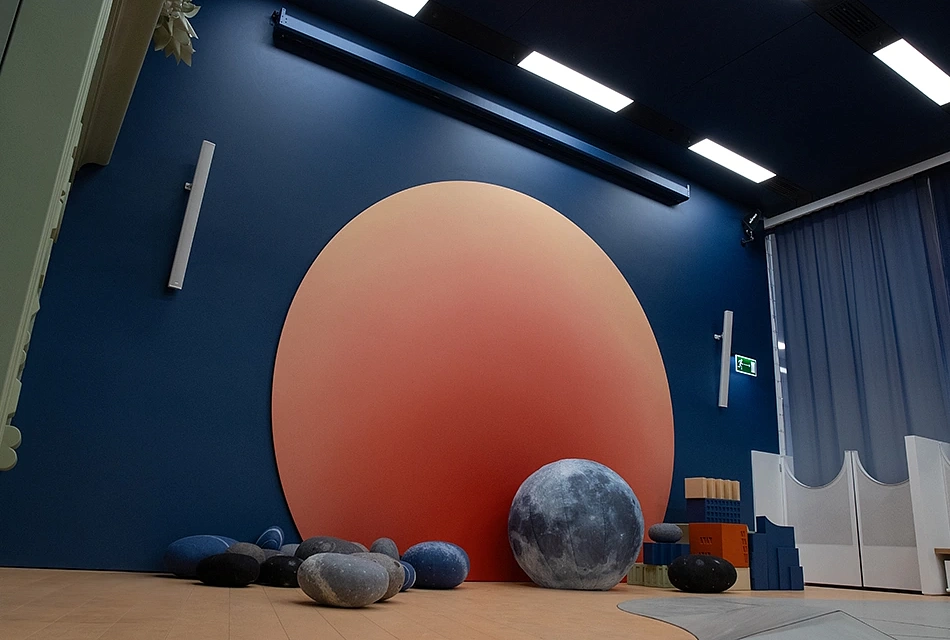

Помещения игрового пространства оснастили техническими средствами, предназначенными для звукоусиления, визуализации и представления информации. В качестве источников могут служить пользовательские устройства (например, ноутбуки), подключаемые через интерфейсы. Устанавливать необходимый уровень громкости и управлять экраном с электроприводом персонал может через настенную сенсорную панель.

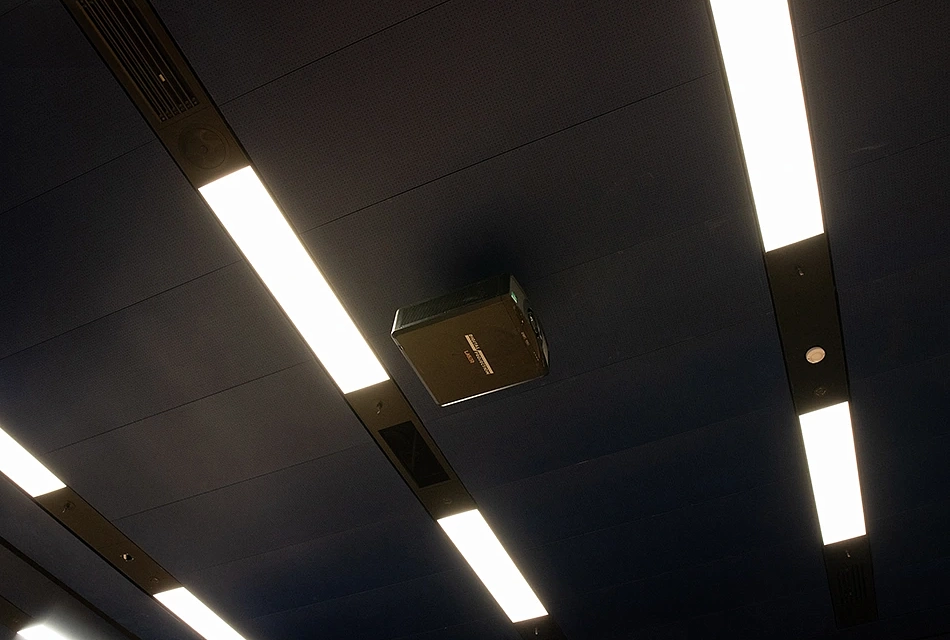

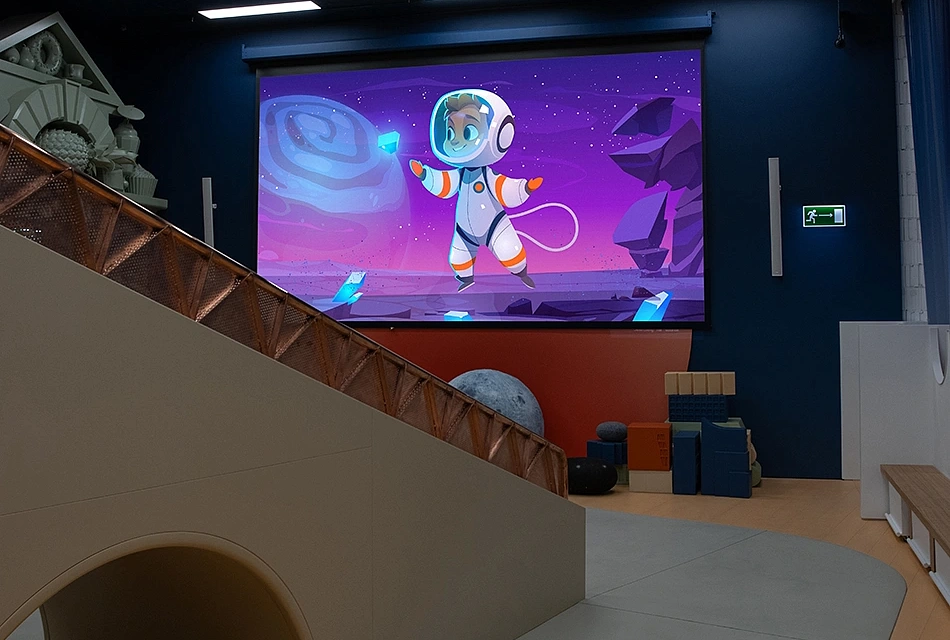

Для проведения праздничных и тематических событий в зале предусмотрели систему отображения информации, состоящую из лазерного проектора и экрана с электроприводом.Для проведения праздничных и тематических событий в зале предусмотрели систему отображения информации, состоящую из лазерного проектора и экрана с электроприводом.

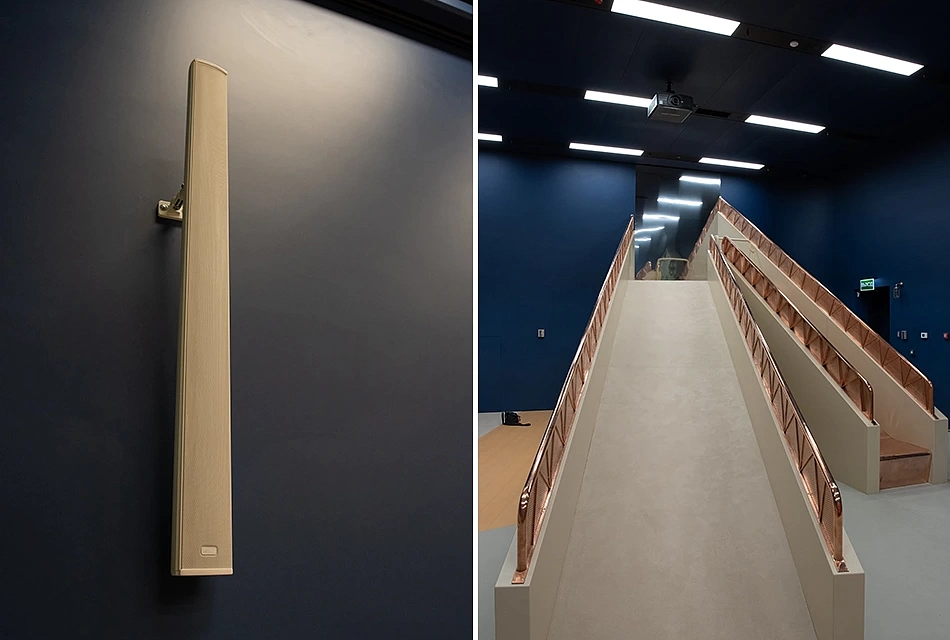

Широкополосные акустические колонны обеспечивают комфортное воспроизведение музыки и речевой информации.
Для обработки и маршрутизации аудио, проектом предусмотрен цифровой аудиопроцессор, имеющий функции обработки сигналов, в том числе функции маршрутизации и микширования сигналов, эквалайзера, фильтров, динамической обработки, задержки, а также инструменты управления, мониторинга и диагностики.
05
Результат
Системный интегратор ООО «Хай-Тек Медиа Системс» реализовал «под ключ» комплекс мультимедийного оборудования для музейного пространства.
