Проект интеграции телемедицинских систем для проведения консультаций в ФГБУ «НМИЦ ФПИ» Минздрава России

Системный интегратор «Хай-Тек Медиа Системс» успешно выполнил проект интеграции телемедицинских систем для Центра телемедицины при ФГБУ «НМИЦ ФПИ» Минздрава России. Передовыми аудиовизуальными технологиями были оснащены 2 зала врачебных совещаний. Благодаря работе квалифицированных специалистов стало возможно проведение докладов и консультаций с дистанционными специалистами по видеоконференцсвязи.

Заказчик

Заказчик

Федеральное Государственное Бюджетное Учреждение «Национальный медицинский исследовательский центр фтизиопульмонологии и инфекционных заболеваний» Министерства здравоохранения Российской Федерации и Уральский научно-исследовательский институт фтизиопульмонологии ― филиал ФГБУ «НМИЦ ФПИ» Минздрава России.

Задача интеграции

Задачей мультимедийной интеграции явилось оснащение мультимедийным оборудованием и подготовка к работе двух помещения, расположенных по адресам:

  • ФГБУ «НМИЦ ФПИ» Минздрава России, г. Москва.
  • УНИИФ ― филиал ФГБУ «НМИЦ ФПИ» Минздрава России, г. Екатеринбург
Главная цель проекта - обеспечить научных сотрудников и передовых экспертов в области исследования заболеваний органов дыхания максимально комфортной средой для проведения рабочих совещаний, докладов, проведение групповых сеансов видеоконференцсвязи (ВКС) и аудиоконференций с с возможностью отображению сеансов ВКС, презентаций, демонстраций с документ-камеры на средствах коллективного отображения.

Оборудование предполагало удобное и функциональное использование, легко масштабируемое под разные задачи.

Поставка оборудования выполнена в партнерстве с компанией ООО «ПК Аквариус».

Системы видеоотображения

В качестве систем видеоотображени, для оснащения телемедицинского кабинет консультаций врачей, были выбраны Ultra HD дисплеи LG и интерактивная сенсорная панель IQBoard.

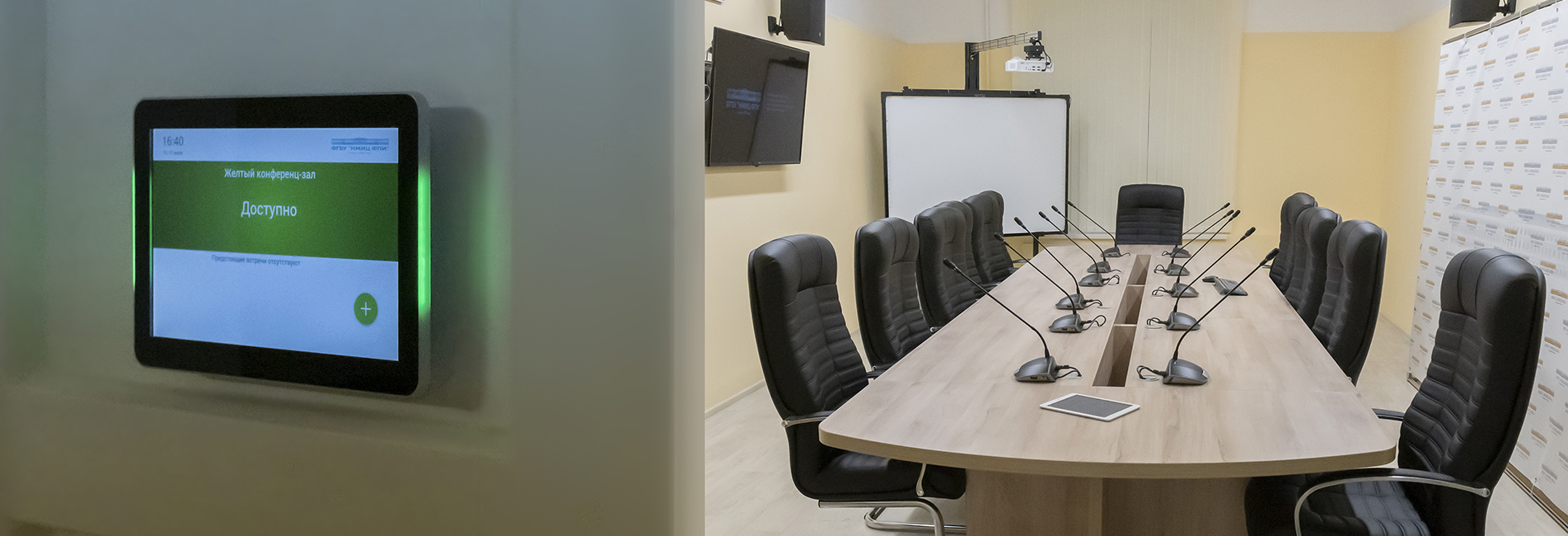

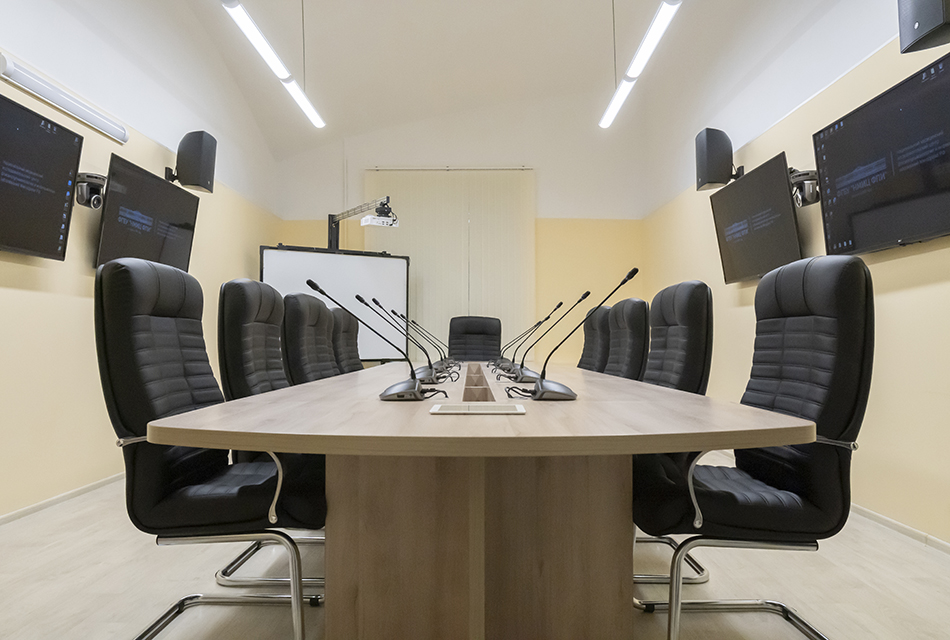

Конфигурация зала предполагает размещение 11 участников встречи вокруг прямоугольного стола с тем, чтобы каждый делегат в равной мере имел:
  • обзор демонстрируемого контента: медиаданные докладчика или визуальный контакт с удаленной стороной;
  • возможность попадания в кадр при сеансах видеоконференцсвязи.

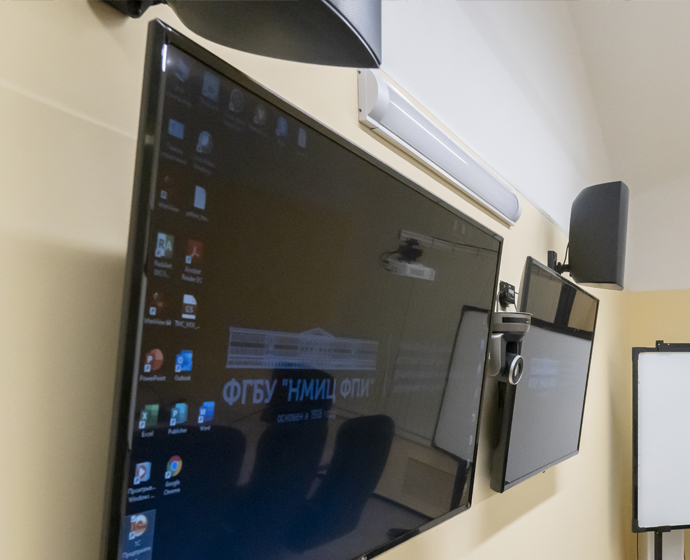

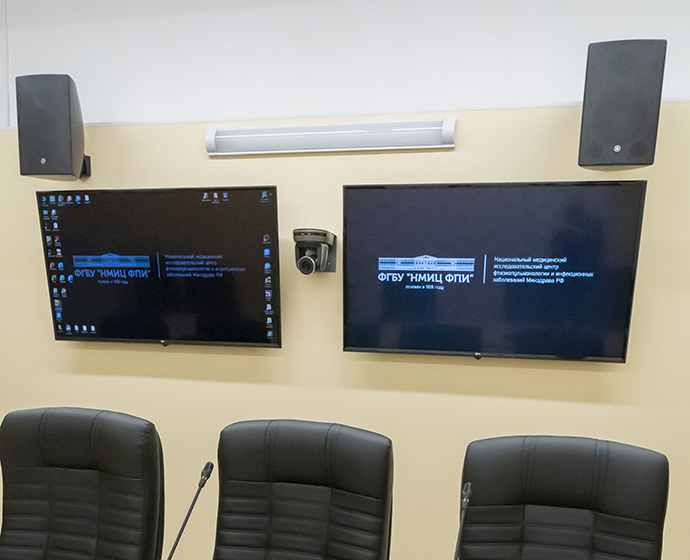

Для обеспечения видимости материалов всем присутствующим на противоположных стенах, вокруг стола, попарно закреплены Ultra HD дисплеи LG 55” с разрешением 3840x2160. Настенные крепления Multibrackets позволяют отрегулировать удобный ракурс видимости с помощью настройки угла наклона для каждого из экранов.

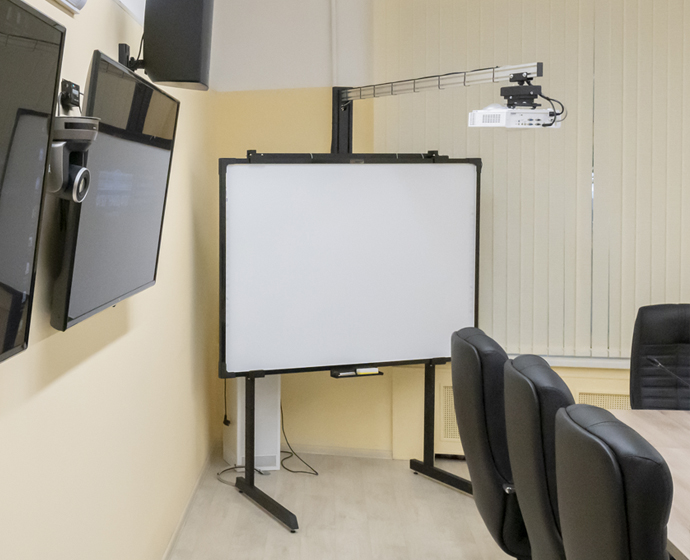

Дополнительным ресурсом для вывода контента и обеспечения продуктивной совместной работы выступает мобильный комплект на стойке: интерактивная сенсорная панель IQBoard с короткофокусным проектором Infocus. Решение позволяет как проецировать изображения на антибликовое полимерное покрытие доски, так и использовать IQBoard в качестве цифрового флипчарта благодаря поддержке до 10 касаний.

На столе оператора установлены: сенсорный LCD-монитор Dell с диагональю 23,8”; персональный компьютер, обеспечивающий доступ к управлению всей цифровой инфраструктурой помещения; беспроводная периферия.

Оборудование для медицинских видеоконференций

Оборудование для медицинских видеоконференций

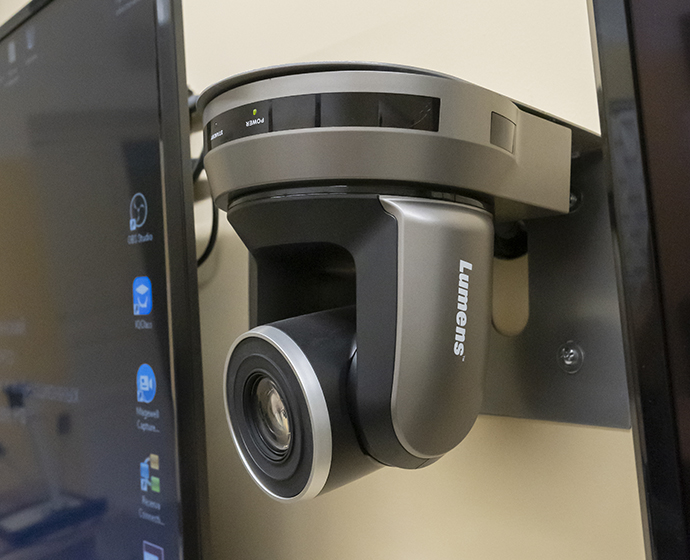

Оборудование для медицинских видеоконференций представлено аппаратным терминалом системы Poly RealPresence Group и PTZ-камерами Lumens. Такой комплект ВКС обеспечивает полноценное видеоучастие в сеансах видеоконференцсвязи с захватом собеседников на противоположных сторонах стола переговоров посредством автонаведения на говорящего.

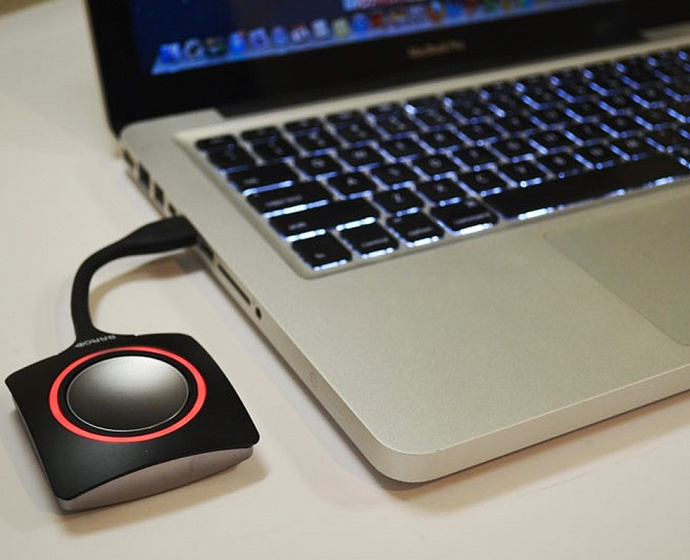

Для комфорта сотрудников медицинских исследовательских центров, и сохранения общей эстетики была предложена минимизация проводов. В качестве презентационной системы было выбрано беспроводное решение от Barco ― ClickShare с двумя передатчиками, обеспечивающее трансляцию контента на системы отображения информации.

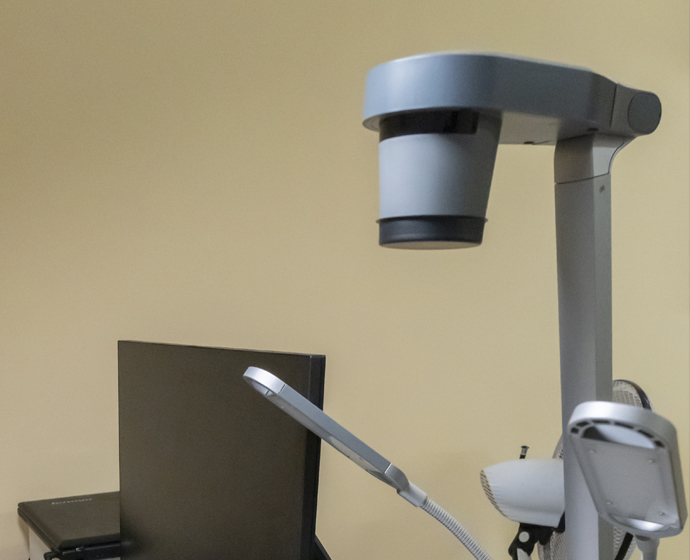

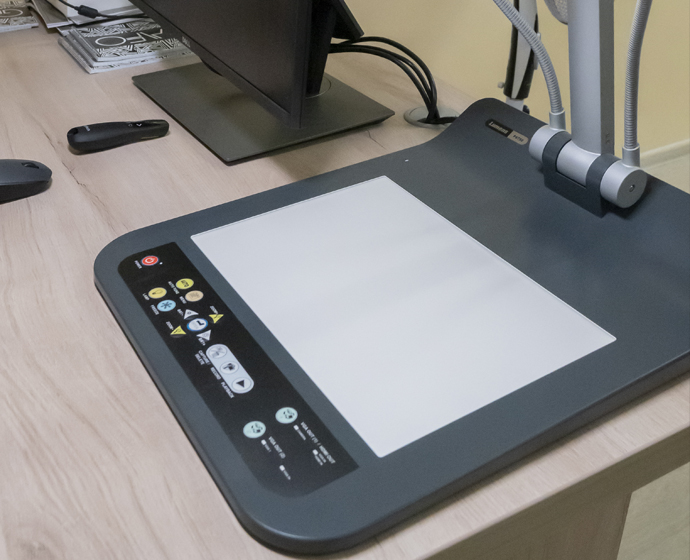

Демонстрация физических материалов ― документов, снимков ― происходит через настольную документ-камеру Lumens с подсветкой и разрешением Full HD 1080p, размещенную на столе оператора.

Все устройства интегрированы в общую системную инфраструктуру комнаты для медицинских совещаний через матричный коммутатор ATEN 8х8 ― таким образом предоставлены необходимые инструменты для продуктивной работы и вывода контента с каждого видеоисточника на любую установленную систему отображения.

Системы звукоусиления

Системы звукоусиления

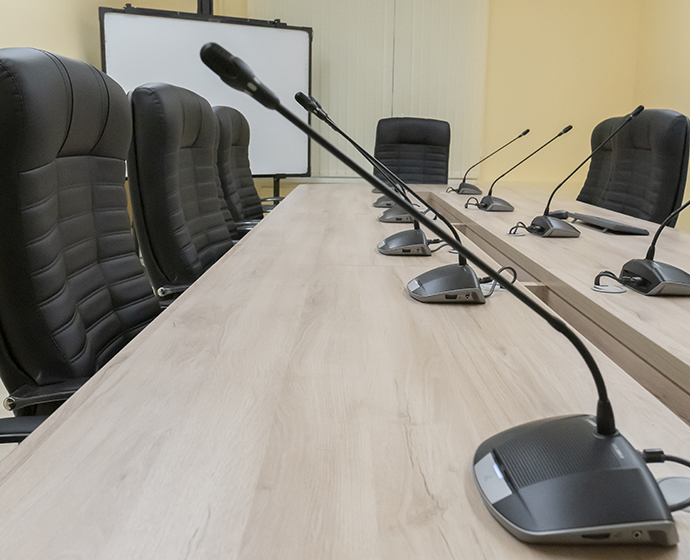

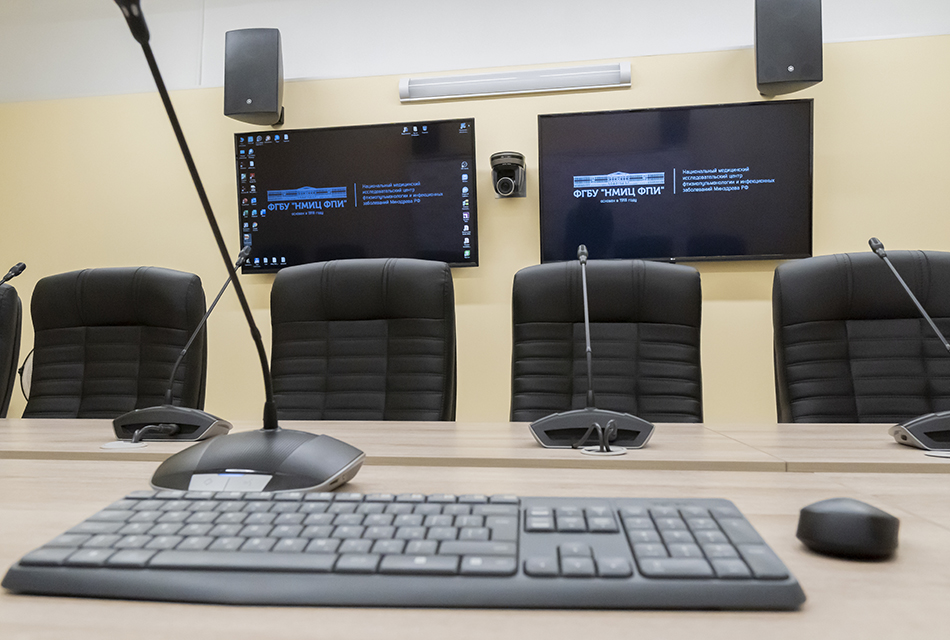

На переговорном столе для каждого участника врачебного совещания расположены 11 пультов конференц-системы Bosch, подключенные к центральному блоку управления. И отдельно для говорящего предусмотрен петличный микрофон Shure. Фирменный программный модуль HTM-Synoptic для синоптического управления микрофонами обеспечивает контроль и настройку конгресс-системы под различные задачи.

Отдельно каждый микрофонный пульт оборудован встроенным громкоговорителем и возможностью подключения наушников через разъем AUX. При демонстрации контента через ClickShare предусмотрен также вывод звука с персонального устройства.

Основными элементами системы озвучивания являются громкоговорители Yamaha VXS8, симметрично расположенные по стенам для равномерного покрытия пространства. Звукоусиление реализует усилитель мощности Yamaha PX3.

Высокое качество аудио гарантирует подавитель обратной связи Bosch Plena. Управление звуком осуществляется через цифровой аудиопроцессор Biamp TESIRA FORTE CI с 12 аналоговыми входами и 8 аналоговыми выходами.

Системы управления и коммутации

Системы управления и коммутации

Управление оборудованием для телекоммуникаций в медицине

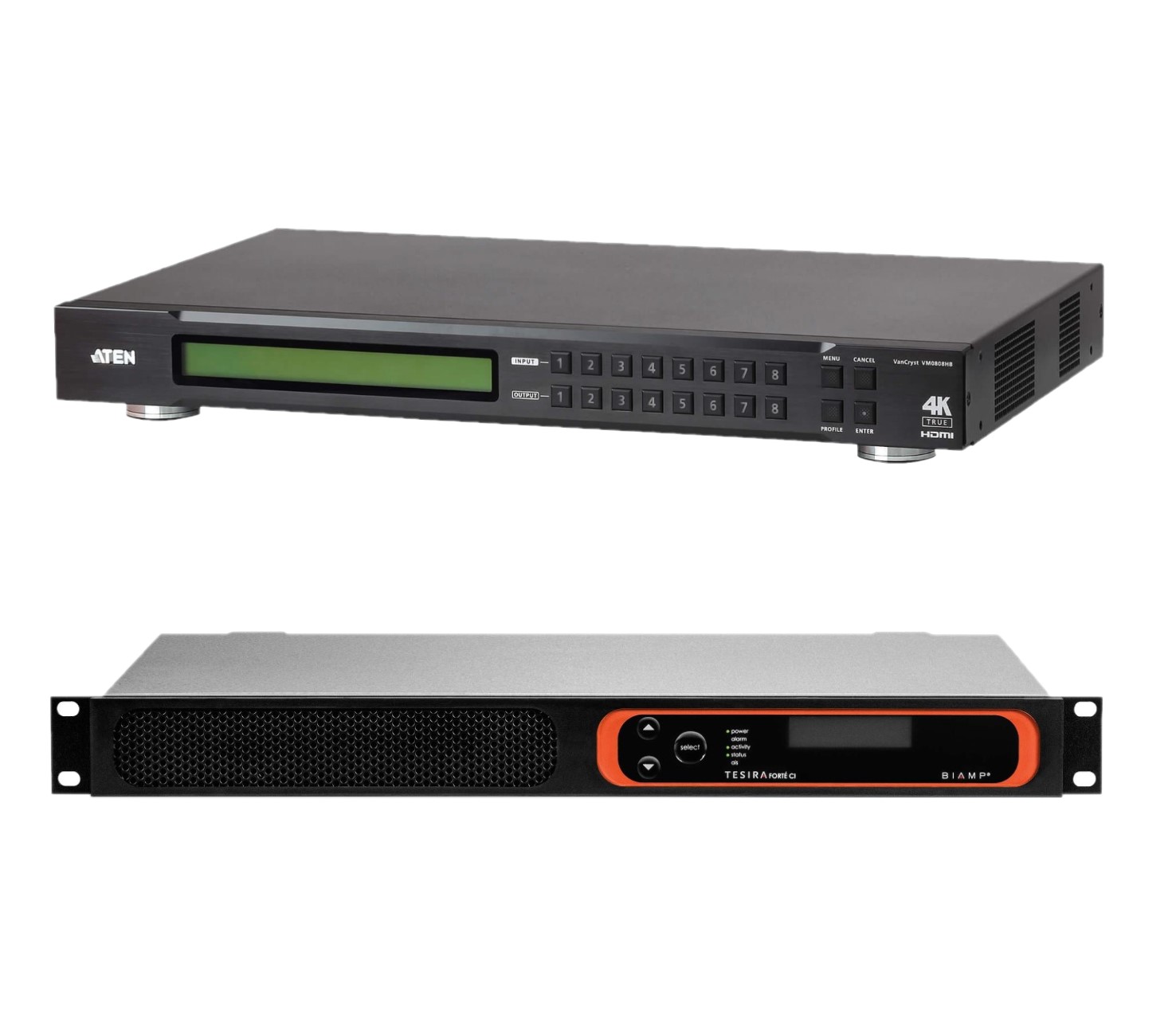

Управление оборудованием для телекоммуникаций в медицине построено на базе матричного коммутатора ATEN, забирающего и передающего информацию между всеми устройствами захвата и отображения контента: LCD-панелями LG, проекционным оборудованием Infocus, PTZ- и документ-камерами Lumens, аппаратным кодеком Poly, компьютером оператора и устройством для совместной работы Barco ClickShare.

Аналогичную роль для всей аудиосистемы выполняет цифровой процессор Biamp TESIRA FORTE CI, концентрирующий и раздающий сигналы между конференц-системой Bosch, беспроводной системой Shure, системой озвучивания и звукоусиления Yamaha, кодеком ВКС Poly, компьютером оператора и устройством для совместной работы Barco ClickShare.

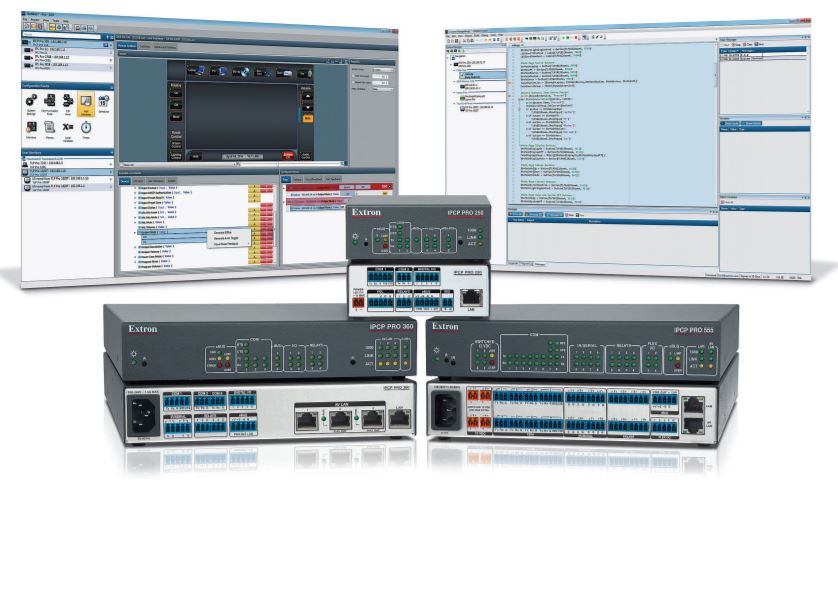

Система управления построена на основе центрального контроллера Extron IPCP Pro с подключенными к нему устройствами ATEN и Biamp. Управление осуществляется через программный интерфейс на компьютере оператора и через iPad. Программно-аппаратный шлюз безопасности InfoTecs обеспечивает защиту данных.

Безотказность системы в условиях нестабильной подачи электроэнергии обеспечивает источник бесперебойного питания CyberPower и модуль управления питанием Extron IPCP Pro.

Все системное оборудование, не взаимодействующее напрямую с пользователем, аккуратно размещено в телекоммуникационном 19-дюймовом напольном шкафу на 27U.

Итог телемедицинского проекта

По итогам проекта были подготовлены 2 зала, полностью отвечающие современным требованиям по оснащению аудиовизуальным оборудованием и обеспечивающие научным сотрудникам эффективное и качественное взаимодействие, в том числе и на расстоянии, в целях поиска методов лечения опасных инфекций.

Компания «Хай-Тек Медиа Системс» оснастила, произвела монтаж и все пуско-наладочные работы для ФГБУ «НМИЦ ФПИ» Минздрава России в двух Центрах телемедицины в Москве и в Екатеринбурге.

В ходе реализации, помещения были полностью подготовлены ко всем возможным мероприятиям, сохранен дизайн и осуществлен грамотный кабель-менеджмент, скрывший все вспомогательные провода.
Заказчик доволен проделанными работами и выбранными программно-аппаратными решениями.
