Задача
Установить конгресс-систему с системой звукоусиления и видеопрезентации в Зале заседаний ученого совета Московского государственного строительного университета (МГСУ).
Этапы работы:
- Разработка концепции.
- Утверждение технического задания.
- Рабочий проект.
- Поставка оборудования.
- Монтажные работы.
- Пуско-наладочные работы.
- Обучение обслуживающего персонала
В феврале заседание Ученого Совета МГСУ прошло в отремонтированном и модернизированном силами попечителей зале заседаний Ученого Совета. Ректор МГСУ В.И. Теличенко высказал уверенность, что Совет будет работать в новом зале плодотворно. Члены Ученого Совета с удовольствием и интересом рассматривали новые системы для проведения голосований и экраны, на которых синхронно отображается выступающий.
Источник: Газета "Строительные кадры", №3, март 2008г
02
Технические средства
- центральный блок управления,
- пульт делегата – 71 шт.,
- пульт делегата президиума 6 шт.,
- ПО управления микрофонами,
- ПО регистрации и базы данных участников.
Система голосования DCN NG Bosch:
- ПО расширенного голосования.
- усилитель мощности Plena,
- подавитель обратной акустической связи Plena,
- акустическая система – 6 шт.
Система технологического телевидения отображения выступающего участника Bosch:
- купольная поворотная камера AutoDome – 2 шт.,
- видеокамера общего обзора Dinion,
- коммутатор Allegiant,
- квадратор,
- клавиатура управления,
- контрольный ЖК монитор.
- видеопроектор EIKI – 2шт.
- автоматический проекционный экран Screenmaхх MW
- настольная документ камера WolfVision
- потолочная документ камера WolfVision
- ЖК монитор президиума Philips – 6 шт.
- плазменная панель 65” Panasonic – 2 шт.
Система коммутации:
- масштабатор, коммутатор, распределители Kramer
- архитектурный интерфейс Extron.
Система управления:
- центральный процессор Crestron
- цветная сенсорная панель управления Crestron
- персональный компьютер Dell – 2 шт.
- ЖК монитор Asus – 3 шт.

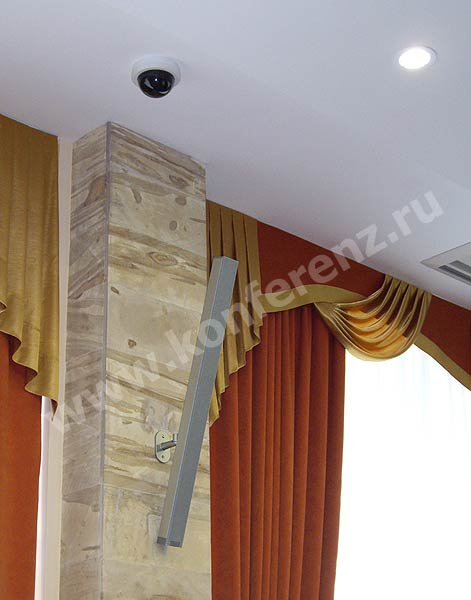

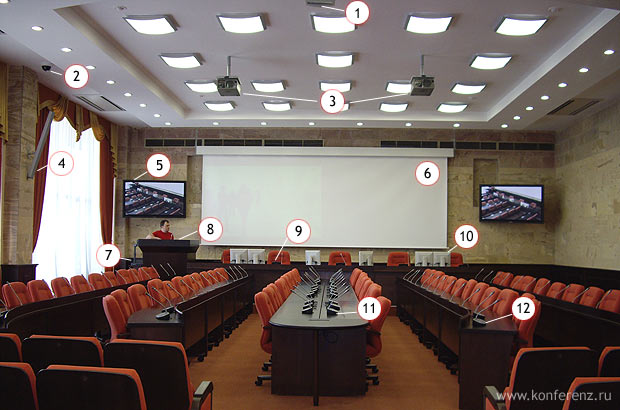

2. Поворотная видеокамера

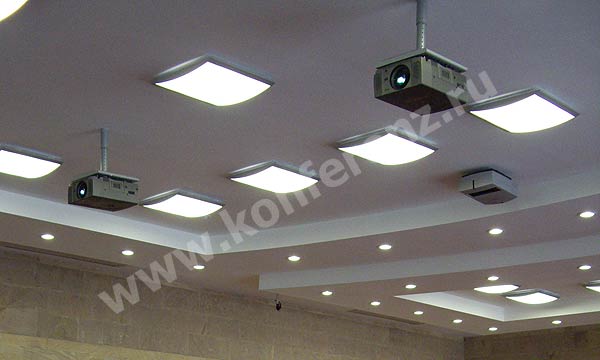

3. Видеопроекторы
4. Акустическая система
5. Плазменная панель 65"
6. Моторизованный экран (600х400 см)
7. Настольная документ-камера

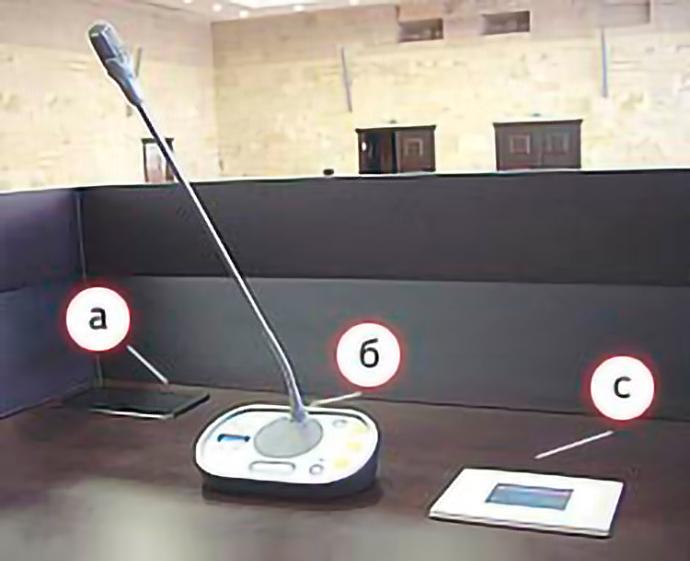

8. Трибуна, в составе: микрофонный пульт (б), сенсорная панель управления (с), архитектурный интерфейс Extron (а)
9. Полнофункциональный микрофонный пульт председателя
10. ЖК-мониторы
11. Архитектурный интерфейс Extron

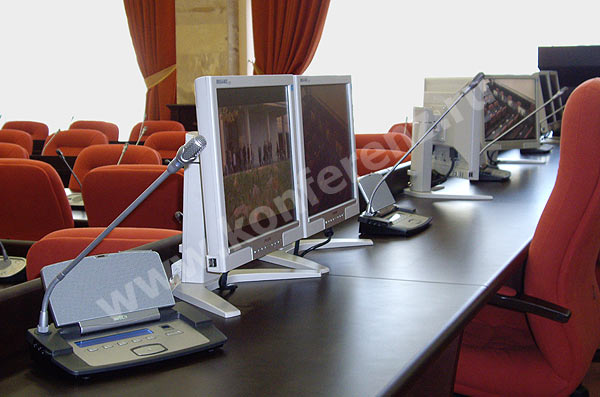

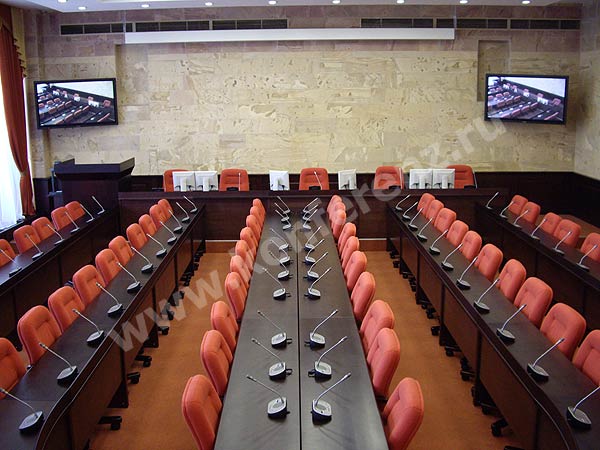

12. Микрофонные пульты участников
03
Особенности решения
Двухуровневое управление
Нами использовалось самое современное и передовое оборудование ведущих производителей, позволяющее подстроиться под изысканные требования Заказчика и обеспечить зал современными технологичными системами для проведения мероприятий на долгие годы. Комплекс установленного оборудования позволяет проводить совещания различного назначения без особого труда и дополнительных затрат. Как говориться, в технологическом плане «все включено».
Основным параметром современного конференц-зала в настоящее время является удобное управление всем установленным оборудованием. Без единого центра управления “могучий” набор высококлассной техники может только навредить общему делу, т.к. для подготовки к тому или иному регламенту мероприятия можно потратить много драгоценного времени и нервов. Именно поэтому особое внимание уделяется интеграции систем и, как следствие, интуитивно понятному управлению. В нашем проекте предусмотрено 2-х уровневое управление.
1. Управление участником мероприятия с трибуны докладчика
При выступлении с трибуны участнику зачастую необходимо сопровождать свой доклад иллюстративным материалом. Для этих целей предусмотрено управление необходимым для этого оборудованием, а именно:
- включить видеопроектор,
- опустить экран,
- выбрать необходимый источник информации (документ камера, ноутбук с презентацией, DVD
- проигрыватель и т.д.) для трансляции изображения на видеопроектор,
- выбрать видеопроектор для трансляции на него того или иного источника информации.
В данном проекте предусмотрена система видео показа с двумя проекторами и одним большим экраном (600х400см). Эта схема позволяет одновременно транслировать на экран изображение с двух разных источников. Например: изображение выступающего участника и его презентация; презентация с ноутбука и изображение, транслируемое с документ камеры; изображение с настольной документ камеры формата А4 и изображение с потолочной широкоформатной документ камеры формата А1 и т.д.
Все эти действия выполняются с помощью цветной сенсорной панели управления Crestron, установленной непосредственно на трибуне. Интуитивно понятный интерфейс панели управления позволяет докладчику провести презентацию от начала и до конца самостоятельно.
Трибуна, в составе:
- микрофонный пульт (б),
- сенсорная панель управления (с),
- архитектурный интерфейс Extron (а)

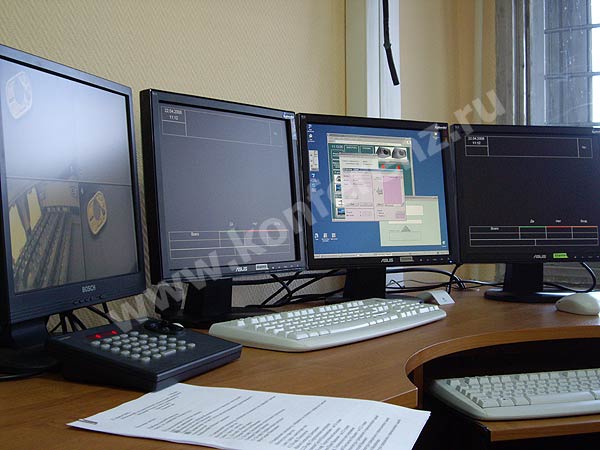

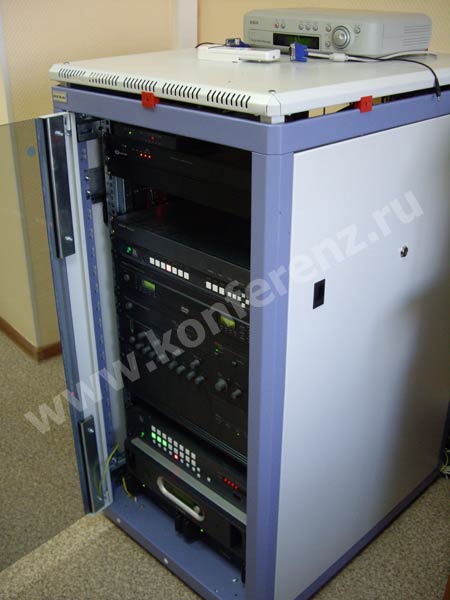

2. Управление всем комплексом оператором из аппаратной комнаты
Система управления в аппаратной комнате дублирует управление с трибуны, но при этом обладает расширенными функциональными характеристиками.
- включение/выключение микрофонов в зале,
- составление списков запроса на выступление,
- управление голосованием (оператор переводит конгресс-систему в режим голосования, что позволяет участникам с помощью специальных кнопок на микрофонных пультах произвести голосование; результаты голосования отображаются на плазменных панелях в зале),
- управление поворотными видеокамерами в зале,
- управление потолочной документ камерой,
- управление видеопроекторами,
- управление моторизованным экраном,
- управление коммутаторами для выбора источника информации.
