Комплекс мультимедийного оборудования в НИТЦ МИСиС
01
Задача
Технические средства:
- комплекс презентационного оборудования,
- конференц-система Bosch,
- система синхронного перевода Bosch,
- система звукоусиления Dynacord,
- видеоконференцсвязь (ВКС) LifeSize,
- система управления Crestron,
- система коммутации Kramer.
Этапы работы:
- Экспертиза и проработка проектной документации.
- Поставка оборудования.
- Монтажные работы.
- Настройка.
Итог работы:
В рамках проекта были оборудованы две аудитории, предназначенные для проведения научно-исследовательских конференций и заседаний научного совета международного и национального уровней.
02
Рабочее место докладчика

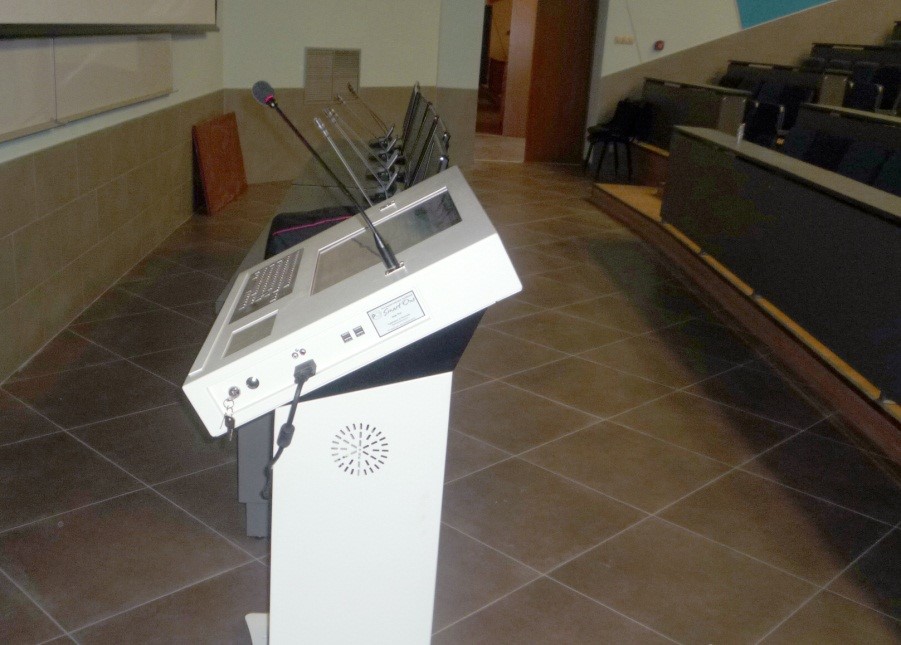

Рабочее место преподавателя (докладчика) в каждой аудитории представляет собой мультимедийную трибуну, оборудованную:
- интерактивной сенсорной панелью для управления освещением и климатической системой аудиторий,
- компьютером докладчика,
- дополнительной сенсорной панелью для управления источниками аудио- и видео-отображения,
- входами для подключения USB-устройств, ноутбука и документ-камеры,
- стационарным чувствительным широкоугловым микрофоном,
- дополнительным XLR-разъёмом для внешних аудиоисточников (включая переносной микрофон),
- аудиовходом RCA jack,
- лазерной указкой-пультом для управления презентациями.
03

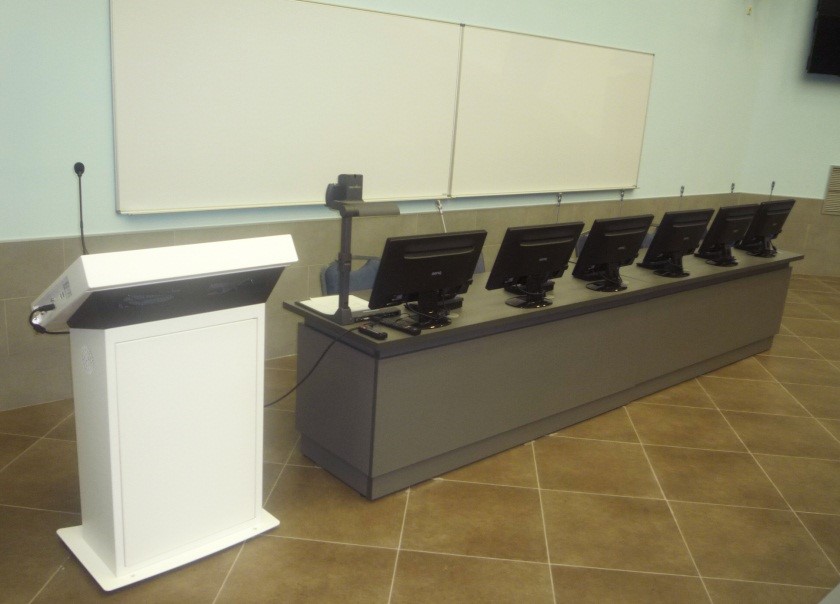

Рабочее место президиума
Интегрированное решение трибун удобно и функционально с точки зрения возможности непрерывного процесса управления настройками системы отображения информации с преподавательского рабочего места.
Президиум зала Б-3 рассчитан на шесть рабочих мест, каждое из которых оборудовано индивидуальным конгресс-пультом и LCD-монитором.
04

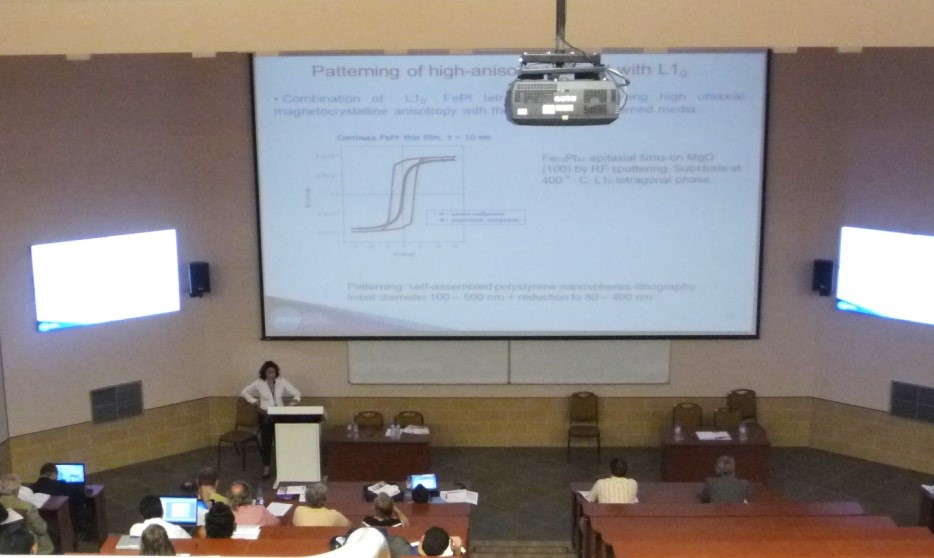

Система отображения информации

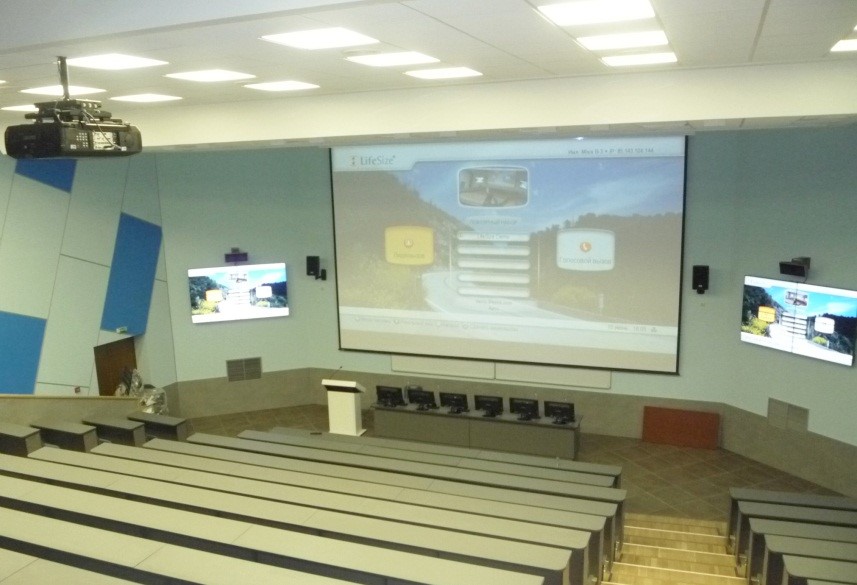

Для отображения визуальной информации в каждом зале установлен мощный проектор с дополнительной системой фокусировки, антибликовый экран с диагональю 319" и функцией автоматического открытия, а так же два модуля бесшовных видеостен, каждый из которых состоит из 4-х LСD-панелей высокой яркости и контрастности.
Благодаря антибликовому покрытию экрана и видеопанелей просмотр изображения с любой точки аудитории возможен без потери качества. Для обеспечения видеоинформацией членов президиума в зале Б-3 стол оснащён мониторами, дублирующими изображение, выводимое на проекционный экран. Для отображения контента на экране и видеостене использована интегрированная система управления, позволяющая захватывать и выводить одновременно четыре независимых потока с внешних источников: мультимедийная трибуна, ноутбук, документ-камера, ВКС.
05
Проведение мероприятий с участием иностранных гостей

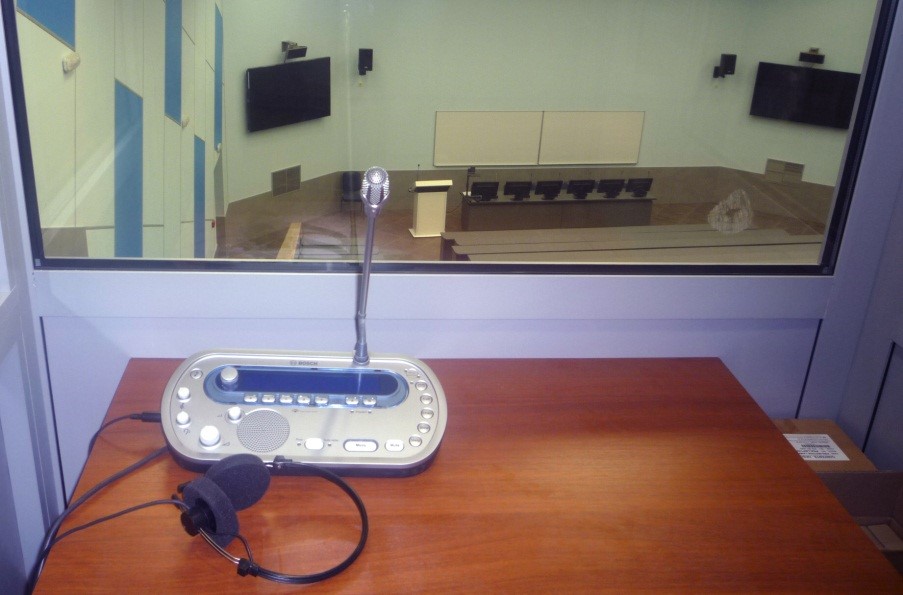

Аудитория Б-3 дополнительно оснащена четырёхканальной системой синхронного перевода ИК-распределения звука Bosch Integrus на 250 присутствующих. В аудитории установлена кабина для переводчиков на 2 рабочих места.
В залах установлена четырёхабонентная система видеоконференц-связи LifeSize разрешения Full HD, благодаря которой участники заседаний могут общаться с удалёнными абонентами из любой точки мира. В её состав входят камеры с дистанционным управлением и централизованной системой видеопротоколирования.
06
Система управления
Для создания максимальной мобильности при управлении ходом мероприятия была предусмотрена переносная сенсорная панель, при помощи которой оператор имеет возможность настраивать оборудование из любой точки конференц-зала.
Аудитории укомплектованы серверными помещениями, размещёнными непосредственно в залах и выполненными в рамках общего архитектурного решения.

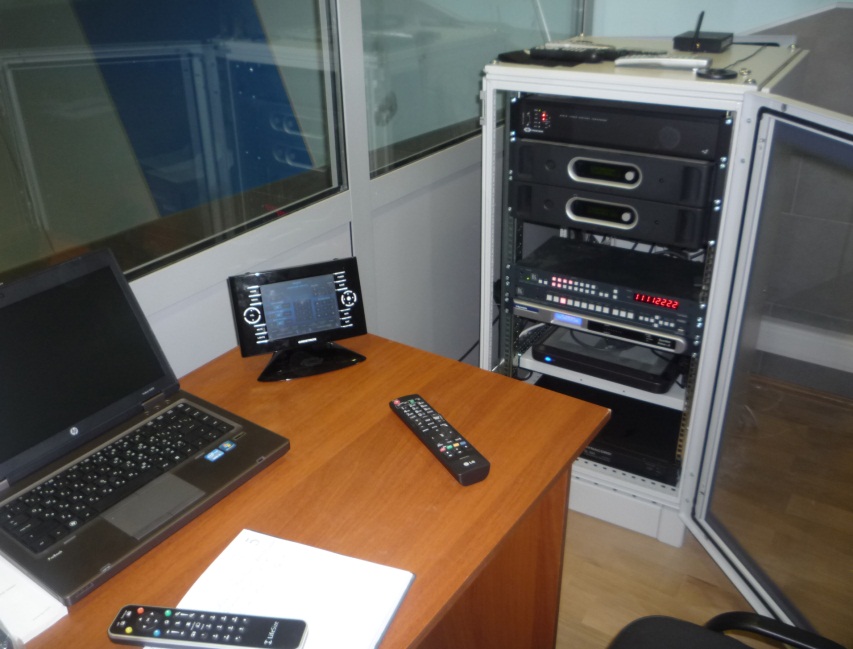

В серверных помещениях расположены стойки рэкового типа. В стойках размещена интегрированная система управления мультимедийным комплексом, система управления ВКС, рабочие столы операторов и дополнительные ноутбуки для системы управления. Система управления построена на базе оборудования Сrestron и Kramer, и обеспечивает удобный интерфейс управления оборудованием зала с рабочего места оператора. Аудитории оборудованы высокоскоростным проводным и Wi-Fi Интернетом, обеспечивающим связь для всех участников конференций.
